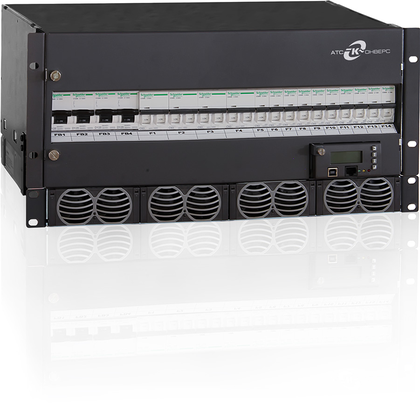

СБЭП-48/240М

Компактная система бесперебойного электропитания постоянного тока (выпрямительная система) средней мощности



СБЭП предназначена для электропитания аппаратуры связи и телекоммуникаций, а также промышленного оборудования различного назначения постоянным током номинальным напряжением 48 В в буфере с аккумуляторной батареей или без нее.



Предельный диапазон фазного напряжения, В 85 - 300
Диапазон частоты напряжения, Гц 44 - 66
Номинальное выходное напряжение, В 48
Диапазон регулировки выходного напряжения, В 46- 57
Максимальная выходная мощность, кВт 11,6
Максимальный выходной ток, А 240
Габаритные размеры СБЭП без шкафа (ШхВхГ), мм 483(19”)x222(5U)х400
Масса СБЭП без шкафа, кг 25
Область применения:
  • Базовые станции операторов сотовой связиБазовые станции операторов сотовой связи
  • Производственные и промышленные объектыПроизводственные и промышленные объекты
  • Оборудование объектов связи и телекоммуникацийОборудование объектов связи и телекоммуникаций
  • Специализированное оборудование номинальным напряжением 48 В постоянного токаСпециализированное оборудование номинальным напряжением 48 В постоянного тока

Система рассчитана на работу от однофазной или трехфазной сети переменного тока 220/380 В частотой 50 Гц, а также резервных двигатель-генераторных установок.



СБЭП имеет высокую удельную мощность и малые габариты за счет использования нового типа частотно-резонансных выпрямителей (ВМ-2900/48), имеющих высокое значение КПД (не менее 95%).



СБЭП предусматривает установку до 4-х взаимозаменяемых модулей-выпрямителей с принудительным охлаждением типов ВМ-2900/48, ВМ-2500/48 мощностью 2,9 кВт, 2,5 кВт соответственно, причём модули-выпрямители ВМ-2900/48 и ВМ-2500/48 могут работать в системе одновременно.



Конструктивно СБЭП и входящие в ее состав модули (блоки) выполнены в металлических корпусах 19-ти дюймового стандарта. Система выпускается как в шкафном, так и в модульном исполнении. В шкафу СБЭП размещается оборудование системы, АБ (до 2-х групп), оборудование потребителя (15 U свободного пространства).



Для защиты от опасных воздействий сети электропитания СБЭП комплектуется распределительной панелью переменного тока с комплексным устройством защиты типа РП5.1-6-УЗК или стабилизатором переменного напряжения типа «СКм». Альтернативно предусмотрена возможность установки модуля грозозащиты II-го класса (40 кА, 8/20 мкс) непосредственно в основном модуле системы.



При необходимости в СБЭП возможна организация электропитания потребителей переменного тока за счет установки агрегатов бесперебойного питания серии «UPStel-R», инверторов напряжения серии «UPStel-RS» или установки питания переменного тока типа «СПТ».



Отличительные особенности СБЭП-48/240М:



АТС-КОНВЕРС
Одновременное питание потребителей и заряд (непрерывный подзаряд) АБ;

АТС-КОНВЕРС
Температурная компенсация напряжения заряда и подзаряда (содержания) АБ в буферном режиме;

АТС-КОНВЕРС
Автоматическая защита АБ от глубокого разряда;

АТС-КОНВЕРС
Отключение неприоритетной нагрузки (опционально);

АТС-КОНВЕРС
Бистабильные контакторы в модуле защиты от глубокого разряда АБ для исключения самопроизвольного отключения питания нагрузки;

АТС-КОНВЕРС
Универсальный вход переменного тока – однофазный/ трёхфазный;

АТС-КОНВЕРС
Мониторинг состояния АБ, в том числе напряжения, тока заряда и разряда, температуры, симметрии 12 В сегментов аккумуляторной батареи (до 4-х групп);

АТС-КОНВЕРС
Тестирование АБ в ручном или автоматическом (задаваемом по расписанию или дистанционно) режиме на реальную нагрузку в соответствии с установленными параметрами;

АТС-КОНВЕРС
Мониторинг состояния нагрузки, в том числе напряжения, тока, состояния автоматических выключателей;

АТС-КОНВЕРС
Мониторинг модулей-выпрямителей, в том числе состояний входа и выхода, диагностика исправности, отображение напряжения сети;

АТС-КОНВЕРС
"Горячая" замена модулей-выпрямителей и управляющего контроллера без прерывания питания нагрузки;

АТС-КОНВЕРС
Настройка параметров СБЭП в интерактивном режиме с использованием ЖК-дисплея;

АТС-КОНВЕРС
Наличие широкого набора системных журналов: журнал батарей, журнал аварийных событий, журнал замены составных частей, журнал пиковой нагрузки, журнал описания выхода, журнал сервисного и технического обслуживания, журнал статистики;

АТС-КОНВЕРС
Местная и дистанционная сигнализация режимов работы, отображение на встроенном ЖК-дисплее основных параметров СБЭП, аварийных и системных сообщений;

АТС-КОНВЕРС
Дистанционный контроль и управление с помощью интерфейсов "сухие" контакты, USB 2.0, RS-232 и Web/SNMP - адаптера, хранение информации о событиях в памяти системы (1000 записей);

АТС-КОНВЕРС
Фиксация системной информации на SD-карту памяти с интервалом 10 минут в течении всего срока службы СБЭП (до 20 лет) для анализа нештатных ситуаций и статистической обработки;

АТС-КОНВЕРС
Возможность подключения 4-х внешних дискретных датчиков, например, октрывания двери, пожара, аварии грозозащиты, срабатывания охранной сигнализации и т.п.

  • Мониторинг всех модулей, входящих в систему, состояния АБ и нагрузки. Дистанционный контроль и управлениеМониторинг всех модулей, входящих в систему, состояния АБ и нагрузки. Дистанционный контроль и управление
  • Отключение неприоритетной нагрузкиОтключение неприоритетной нагрузки
  • Наличие широкого набора системных журналовНаличие широкого набора системных журналов
  • Одновременное питание потребителей и заряд (непрерывный подзаряд) АБОдновременное питание потребителей и заряд (непрерывный подзаряд) АБ
  • "Горячая" замена модулей-выпрямителей и управляющего контроллера"Горячая" замена модулей-выпрямителей и управляющего контроллера
  • Настройка параметров СБЭП в интерактивном режиме с использованием ЖК-дисплеяНастройка параметров СБЭП в интерактивном режиме с использованием ЖК-дисплея
  • Универсальный вход переменного тока (однофазный/ трёхфазный)Универсальный вход переменного тока (однофазный/ трёхфазный)
Количество (N) устанавливаемых в систему модулей выпрямителей ВМ-2900/48, ВМ-2500/48 (ВМ-2900/48 и ВМ-2500/48 могут работать в системе одновременно) 4
Входные параметры
Предельный диапазон фазного напряжения, В 85 - 300
Рабочий диапазон фазного напряжения, В 185 - 285
Диапазон частоты напряжения, Гц 44 - 66
Максимальный входной ток, А, не более, при установке N модулей-выпрямителей 18·N
Коэффициент мощности при нагрузке 100 / 50 % от максимальной, не менее 0,99/0,97
Коэффициент полезного действия, не менее, при установке модулей-выпрямителей типа:
ВМ-2900/48
ВМ-2500/48
0,95
0,93
Выходные параметры
Номинальное выходное напряжение, В 48
Диапазон регулировки выходного напряжения, В 46 - 57
Максимальная выходная мощность, Вт, при установке N модулей-выпрямителей типа:
ВМ-2900/48
ВМ-2500/48
2900·N
2500·N
Максимальный выходной ток (ток ограничения) / номинальный выходной ток, А, при установке N модулей-выпрямителей типа:
ВМ-2900/48
ВМ-2500/48
60·N / 51·N
50·N / 43·N
Установившееся отклонение выходного напряжения от установленного значения, %, не более ± 1
Точность распределения тока нагрузки между параллельно работающими модулями-выпрямителями, % от максимального выходного тока модуля-выпрямителя, не более ± 5
Номинальный ток контактора модуля защиты от глубокого разряда батарей, А 400
Номинальный ток контактора модуля отключения неприоритетной нагрузки (опционально), А 125, 200
Условия работы:
Режим работы Непрерывный
Рабочая температура окружающего воздуха (со снижением выходной мощности при температуре более 55С) °С от – 40 до + 65
Охлаждение Принудительное
Степень защиты по ГОСТ 14254 IP20
Исполнение по воздействию внешних механических факторов по ГОСТ 17516.1 М1
Размеры и масса:
Габаритные размеры СБЭП без шкафа (ШхВхГ), мм 483(19”)x222(5U)х400
Масса СБЭП без шкафа, кг 25
