Система гарантированного и бесперебойного электроснабжения для гостиничного комплекса на основе стабилизаторов напряжения СКм-18000-3-1, ИБП ATS 20000 3/3 T-BX

Система предназначена для гарантированного и бесперебойного электроснабжения серверного оборудования, компьютерных розеток, системы видеонаблюдения, системы аварийного и основного освещения, электропривода ворот, холодильного оборудования и других электроприемников в гостиничном комплексе.

Заголовок преимуществ на странице:
  • Безопасность и удобство эксплуатацииБезопасность и удобство эксплуатации
  • ЭкономичностьЭкономичность
  • Качество электрической энергииКачество электрической энергии
  • Надёжность электроснабженияНадёжность электроснабжения

Категория надежности электроснабжения – первая и особая группа первой категории.



АТС-КОНВЕРСАТС-КОНВЕРСАТС-КОНВЕРСАТС-КОНВЕРСАТС-КОНВЕРС

Структурная схема системы гарантированного и бесперебойного электроснабжения:



АТС-КОНВЕРС



Описание схемы электроснабжения

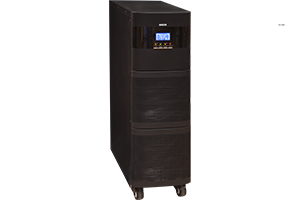

В рабочем режиме электроснабжение обеспечивается от сети общего значения (городская сеть) от двух разных вводов. Сервер, компьютерные розетки, система видеонаблюдения, система аварийного и основного освещения, электропривод ворот, холодильное оборудование постоянно запитаны от клемм ИБП ATS 20000 3/3 T-BX с временем автономной работы 8 минут, не менее.



В случае аварийной работы городских сетей электроприемники особой группы первой категории надежности электроснабжения бесперебойно запитываются от клемм ИБП. При отсутствии напряжения в сети общего пользования более 5 минут запускается дизель-генераторная установка (ДГУ 36 кВА).



Переключение линий осуществляется устройством автоматического включения резерва АВР. Пуск ДЭС, её останов, при восстановлении сети общего электроснабжения, выполняется автоматически. С целью исключения встречной подачи напряжения от ДЭС на сеть общего электроснабжения, в АВР предусмотрена электрическая и механическая блокировка.



В аварийном режиме в случае выхода из строя устройств автоматики АВР позволяет ручное переключение линий.



В случае выхода из строя ИБП, стабилизаторов, АВР или ДГУ предусмотрена возможность подключить оборудование по линии BYPASS для каждого узла отдельно.



Для обеспечения качества поступающей электроэнергии, соответствующего требованиям ГОСТ, на оба ввода устанавливаются стабилизаторы напряжения СКм-18000-3-1.



Спроектированная система электроснабжения обеспечивает автоматическое переключение:

  • электроприемников особой группы с сети общего электроснабжения на клеммы резервной ДЭС без потери напряжения;
  • электроприемников первой категории с потерей напряжения на время запуска ДЭС.



Основные преимущества данной системы электроснабжения:

  • экономичность (применение источников электроэнергии раздельно для каждой категории);
  • надежность электроснабжения (применение независимых источников питания и стабилизаторов);
  • безопасность и удобство эксплуатации (применяемое оборудование сертифицировано и удовлетворяет требованиям ПУЭ);
  • качество электрической энергии (соответствует ГОСТ Р 54149-2010);
  • гибкость системы (возможность дальнейшего развития);
  • максимальное приближение источников питания к электроустановкам потребителей.
