Система WEB/SNMP мониторинга WEBtel PRO

Система WEBtel PRO предназначена для дистанционного контроля дискретных датчиков (работающих по принципу «замкнуто-разомкнуто»), цифровых датчиков температуры и влажности, контроля параметров сети переменного напряжения, а также управления силовыми реле по сети Ethernet.

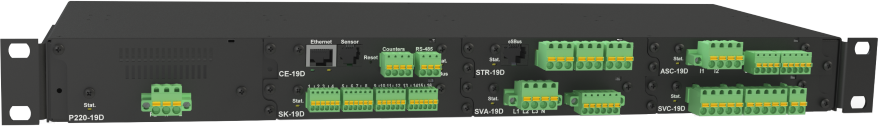

Система WEBtel PRO представляет собой корпус 19" стандарта высотой 1U (44 мм), который обеспечивает установку одного контроллера CE-19D, модулей питания 220 В (48 В) и до 13-ти модулей расширения. Установка контроллера и модулей осуществляется в слоты, расположенные в корпусе.



Техническая спецификация WEBtel PRO:



Параметры электропитания:

  • Потребляемая мощность - не более 25 Вт
  • Рабочий диапазон напряжения питания (в зависимости от установленного модуля питания): от 85 до 264 В переменного тока, от 18 до 72 В постоянного тока
  • Защита от перегрузок по току и коротких замыканий
  • Защита входов питания от импульсных перенапряжений



Сетевые интерфейсы:

  • 1 порт Ethernet 10/100Mbit, разъемы RJ45
  • Интерфейс цифровых датчиков (Sensor): I2C, разъем RJ-12
  • Интерфейс протокола ModBus/RTU: RS-485



Поддерживаемые сетевые протоколы:

  • TFTP, SNTP, SMTP, SSL, HTTP, SNMP v1, v2C, v3, DHCP, ICMP, ModBus/TCP, ModBus/RTU



Условия работы:

  • Рабочая температура окружающего воздуха: от 0 до +50°C (от -40 до +50°C – по требованию заказчика)
  • Степень защиты по ГОСТ 14254 - IP 20



Размеры и масса:

  • Габаритные размеры ШxДxВ - не более 482(19'')х230х44(1U)мм
  • Масса - не более 1,5 кг





Руководство по эксплуатации на WEBtel PRO Скачать >>



Система WEBtel PRO позволяет устанавливать контроллер и модули в произвольном порядке в количестве, указанном ниже:

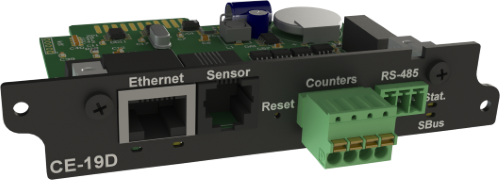

CE-19D



Сетевой WEB/SNMP контроллер:



  • интерфейс Ethernet 10/100BASE-TX
  • считывание данных и управление установленными в системе модулями расширения
  • 3 счетных входа
  • изолированный интерфейс RS-485 (контроль внешних устройств по протоколу ModBus/RTU)



Число слотов, занимаемых по вертикали: 1
Максимальное количество модулей в системе: 1

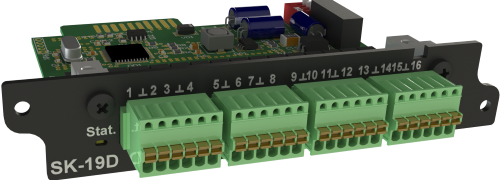

SK-19D



Модуль контроля дискретных входов:



  • 16 дискретных входов с групповой гальванической изоляцией от цифровой части (не менее 1000 В постоянного тока)



Число слотов, занимаемых по вертикали: 1
Максимальное количество модулей в системе: 8

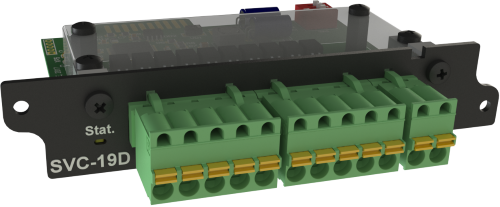

SVC-19D



Модуль контроля наличия напряжения:



  • 10 входов контроля наличия напряжения с групповой гальванической изоляцией от цифровой части (не менее 3000 В постоянного тока)



Число слотов, занимаемых по вертикали: 1
Максимальное количество модулей в системе: 8

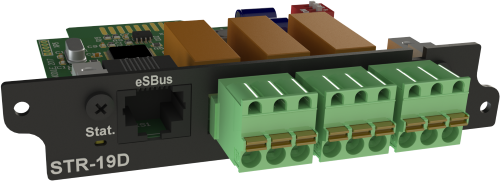

STR-19D



Модуль контроля цифровых датчиков и релейных выходов:



  • контроль до 8-ми датчиков параметров окружающей среды TS-RS485 (HS-RS485, PS-RS485, US-RS485)
  • управление 3-мя силовыми релейными выходами с перекидными контактами (3A@250V)



Число слотов, занимаемых по вертикали: 1
Максимальное количество модулей в системе: 8

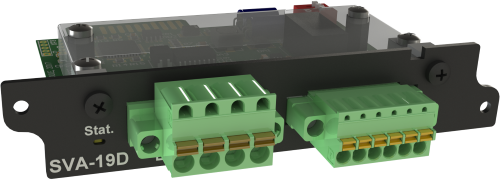

SVA-19D



Модуль контроля параметров электропитания 1/3-х фазной сети переменного тока:



  • измерение действующих значений (true RMS) фазных напряжений
  • измерения частоты напряжения
  • измерение действующих значений (true RMS) фазных токов
  • измерение полной, активной и реактивной мощностей фаз
  • измерение коэффициентов мощности нагрузок фаз



Число слотов, занимаемых по вертикали: 1
Максимальное количество модулей в системе: 8





SPC-19D



Модуль контроля параметров счетчиков электроэнергии:



считывание измерительной информации счетчиков электроэнергии:



  • НЕВА МТ113, НЕВА МТ123, НЕВА МТ114 AS, НЕВА МТ114 AR2S *, НЕВА МТ124 AS, НЕВА МТ114 AR2S * производства ООО «Тайпит – ИП»;
  • НЕВА МТ313, НЕВА МТ323, НЕВА МТ314, НЕВА МТ324 производства ООО «Тайпит – ИП»;
  • "Меркурий" исполнений 200.02, 200.04, 203.2T *, 206 производства ООО «НПК «Инкотекс»;
  • "Меркурий" исполнений 230 АRT *, 234 ART, 236 ART * производства ООО «НПК «Инкотекс»;
  • CE102, CE300, CE302 производства ОАО «Концерн «Энергомера»;



Число слотов, занимаемых по вертикали: 1
Максимальное количество модулей в системе: 4

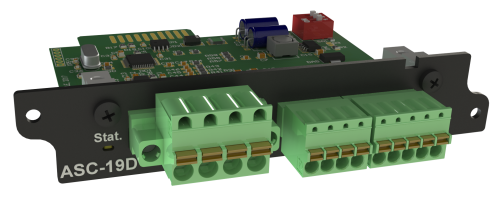

ASC-19D



Модуль аналоговых датчиков:



Предназначен для технологического контроля значений постоянного напряжения, тока (по 2-м измерительными каналам), а также значений до 4-х датчиков интерфейса “токовая петля” (4/20мА).



  • Параметры измерения постоянного напряжения:
    • Число измерительных входов: 2
    • Диапазон измерения постоянного напряжения: -72..72 В;
  • Параметры измерения постоянного тока:
    • Число измерительных входов: 2
    • Диапазон измерения постоянного тока: -24..24 А
  • Параметры измерительных входов интерфейса “токовая петля” 4/20мА:
    • Число измерительных входов: 4
    • Диапазон измерения постоянного тока: 0..30 мА
    • Погрешность измерения, не более: ±0,15%
    • Сопротивления встроенного токового шунта: 100 Ом



Число слотов, занимаемых по вертикали: 1
Максимальное количество модулей в системе: 8

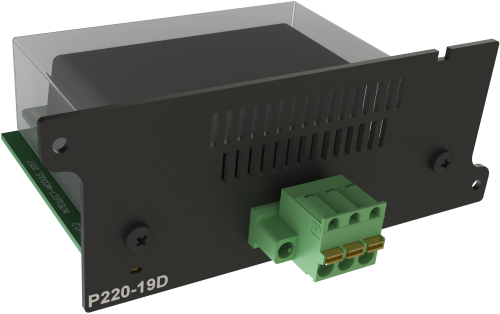

P220-19D



Модуль питания переменного тока



  • вход: 85-264 В
  • выход: 12В 20 Вт



Число слотов, занимаемых по вертикали: 2
Максимальное количество модулей в системе: 2





P48-19D



Изолированный модуль питания постоянного тока



  • вход: 18-72 В
  • выход: 12В 20 Вт



Число слотов, занимаемых по вертикали: 1
Максимальное количество модулей в системе: 2





WEBtel PRO позволяет добавлять/удалять модули без отключения электропитания.



Типичные области применения WEBtel PRO — это контроль состояния автоматических выключателей (и других дискретных датчиков), контроль температуры, напряжений и токов на объектах электропитания (вводно-распределительные щиты, распределительные щиты и шкафы 19'' конструктива).



Основные особенности системы:



  • Подключение до 128 дискретных датчиков (датчиков дыма, открытия дверей, "сухих" контактов автоматических выключателей, охранной/пожарной сигнализаций, термостатов и иных контактов, работающих по принципу "замкнуто-разомкнуто") с обеспечением доступа к ним через сеть Ethernet (Internet), используя такие протоколы как ModBus/TCP, ModBus/RTU, SNMP (v1, v2C, v3), XML, WEB (HTTP), и другие
  • Дискретные датчики гальванически изолированны от остальных модулей контроллера, что повышает его надежность и помехозащищенность
  • Возможность подключения счетных механизмов к 3-м счетным входам контроллера CE-19D с автоматическим накоплением и сохранением импульсов.
  • Возможность подключения импульсных выходов счетчиков электроэнергии к 3-м счетным входам контроллера CE-19D для отображения текущей потребляемой мощности счетчика, а также накопления и сохранения значений импульсных выходов с учетом постоянных счетчиков электроэнергии
  • Возможность управления 24-мя гальванически изолированными перекидными контактами силовых реле
  • Непосредственное подключение к шине "Sensor" контроллера CE-19D до 4-х цифровых датчиков температуры типа TSensorEnc (TSensorSt), одного датчика влажности и температуры типа HSensorEnc, одного датчика давления и температуры типа PSensorEnc и до 4-х модулей расширения релейных выходов LPN Relay (длина шины "Sensor" - до 25 метров)
  • Контроллер CE-19D имеет встроенные часы реального времени (RTC), что позволяет использовать актуальные временные метки для записей журнала событий
  • Контроллер имеет встроенный журнал событий на 1200 записей
  • Авто- определение подключенных модулей расширения
  • Автоматическое применение параметров подключенным (замененным) модулям расширения в соответствии с заданными уставками, хранящимися в энергонезависимой памяти контроллера CE-19D
  • Специальный алгоритм опроса модулей расширения, обеспечивающий разную периодичность опроса подключенных и не подключенных модулей (запросы неподключенных модулей производится реже подключенных)
  • Контроллер CE-19D может быть удаленно сконфигурирован через графический WEB интерфейс либо с помощью специального ПО по протоколам SNMP, ModBus
  • Контроллер CE-19D поддерживает контроль и управление по протоколу SNMP версий v1, v2С, v3 с поддержкой шифрования при промощи специализированного ПО (iReasoning MIB Browser, PowerSNMP Free Manager)
  • Настраиваемая гибкая система логического управления релейными выходами в автоматическом режиме
  • Встроенный транслятор протоколов ModBus/RTU <-> ModBus/TCP, позволяющий контролировать устройства с интерфейсом ModBus/RTU через сеть Ethernet по протоколу ModBus/TCP
  • Встроенный транслятор протокола ModBus/RTU в данные протокола SNMP (контроль до 128 регисторов ModBus) , позволяющий контролировать устройства с интерфейсом ModBus/RTU через сеть Ethernet по протоколу SNMP версий v1, v2С, v3
  • Возможность отправки измерительных данных подключенных датчиков на удаленный TCP сервер в формате XML или JSON
  • FirmWare может быть обновлено через Ethernet с использованием TFTP соединения
  • Компактная конструкция высотой 1U для установки в электротехнические шкафы 19'' стандарта



Низкая стоимость, простота в установке и использовании, дружественный интерфейс пользователя делают систему WEBtel PRO незаменимым устройством для решений:



  • Мониторинг объектов IT инфраструктуры: параметры окружающей среды, контроль доступа
  • Удаленный автоматизированный контроль и управление управление объектами электропитания как промышленного так назначения
  • Удаленный централизованный контроль и управление системами электроснабжения и бесперебойного электропитания (вводно-распределительные щиты, распределительные щиты)



Система WEBtel PRO обеспечивает работу по следующим протоколам:



  • WEB (HTML)
    Значения параметров и состояния датчиков доступны по HTTP протоколу в виде WEB-страницы. Данные на странице автоматически обновляются каждые 2 секунды
  • XML
    Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде XML файлов
  • JSON
    Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде JSON файлов
  • SNMP
    SNMP это протокол управления сетями связи на основе архитектуры TCP/IP. Контроллер CE-19D поддерживает контроль и управление по протоколам SNMP v1, v2C, v3, в том числе с шифрованием данных (для протокола SNMP v3)
  • ModBus/TCP (ModBus/RTU)
    Значения параметров, состояния датчиков и модулей расширения доступны по протоколам ModBus/TCP (ModBus/RTU) и могут быть считаны с помощью специализированного ПО. Дополнительно, реализованы трансляторы протоколов ModBus/RTU <-> ModBus/TCP, ModBus/RTU <-> SNMP
  • Аварийные сообщения
    • SNMP Traps
      Генерируемые контроллером аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем адрес электронной почты, если данная функция указана в настройках контроллера
    • Email
      Генерируемые контроллером аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем адрес электронной почты, если данная функция указана в настройках контроллера
