WEBtel / UPStel

WEB/SNMP-адаптер для контроля и управления Агрегатами бесперебойного питания серии UPStel-R в локальных и глобальных вычислительных сетях



Адаптер выполнен в надежном металлическом корпусе с возможностью подключения защитного заземления, обладает повышенной помехоустойчивостью и предполагает использование на промышленных объектах и узлах связи.



Поддерживаемое оборудование АБП серии UPStel-R
Исполнение Промышленный, внешний адаптер
Масса, кг 0,45
Габаритные размеры, мм 160x80x48
Предназначен для решения следующих задач:
  • Снижение времени простоя контролируемого оборудованияСнижение времени простоя контролируемого оборудования
  • Снижение эксплуатационных затратСнижение эксплуатационных затрат
  • Снижение количества внештатных ситуацийСнижение количества внештатных ситуаций
  • Повышение ресурса работы оборудованияПовышение ресурса работы оборудования

Адаптер является интеллектуальным модулем контроля и управления, представляет собой интеллектуальное внешнее устройство с программируемым пользователем IP-адресом и предназначен для непосредственного подключения Агрегатов бесперебойного питания серии UPStel-R к локальной или глобальной вычислительной сети.



WEB/SNMP-адаптер является аппаратным модулем многофункционального программно-аппаратного комплекса системы мониторинга и администрирования (СМА), разработанного ООО «АТС-КОНВЕРС» и успешно эксплуатируемого во многих регионах России.



Адаптер выполнен в надежном металлическом корпусе с возможностью подключения защитного заземления, обладает повышенной помехоустойчивостью и предполагает использование на промышленных объектах и узлах связи.



АТС-КОНВЕРС

Электропитание адаптера может осуществляться одновременно от двух независимых источников: постоянного тока (в диапазоне от 19 до 86 В) и переменного тока (220 В, 50 Гц), что существенно повышает надежность его работы. Дополнительно адаптер оснащен схемой защиты от глубокого разряда внешних аккумуляторных батарей, от которых может производиться его электропитание.



Программное обеспечение адаптера выполняет постоянный обмен данными с контролируемым объектом по ин-терфейсу RS-232, анализируя получаемую информацию на предмет изменения его состояния и режима работы. При наличии каких-либо изменений состояния контролируемого объекта на станцию мониторинга отсылается со-общение, а также делается запись во внутренний энергонезависимый журнал событий адаптера.



Адаптер обеспечивает обмен данными по протоколам SNMP, HTTP и SMTP. Поддержка протокола SNMP предпо-лагает использование системы SNMP-мониторинга Power Net Agent разработки ООО «АТС-КОНВЕРС», или иных систем мониторинга, осуществляющих общие функции отображения, управления, оповещения об изменении состояния контролируемого объекта.



Адаптер, благодаря встроенному WEB-серверу, обеспечи¬вает доступ к контролируемому объекту с помощью любого распространенного WEB-браузера, что не требует установки специализированного программного обеспечения на станцию управления. А поддержка протокола SMTP позволяет информировать оператора об изменениях на контролируемом объекте по электронной почте.

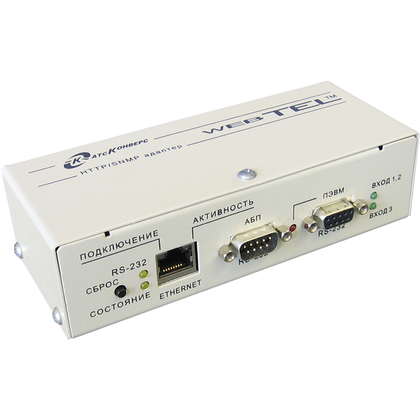

Особенности сетевого адаптера WEBtel:

  • Встроенный web-сервер, позволяющий контролировать оборудование с помощью любого распростра-ненного web-браузера наряду с централизованным SNMP мониторингом;
  • Дистанционная настройка и обновление встроенного программного обеспечения с функциями защиты от несанкционированного доступа;
  • Повышенная надежность за счет организации электропитания от двух независимых внешних источников – сети переменного тока и внешних аккумуляторных батарей;
  • Повышенная помехоустойчивость. Адаптер выполнен в надёжном металлическом корпусе с возможностью подключения защитного заземления, что позволяет защитить электронику адаптера от электромагнитных помех;
  • Встроенный журнал событий большого объема. При отказе сервера с базой данных диспетчерского центра или обрыве связи с ДЦ, достаточно длительная хронология событий может быть восстановлена путем дистанционного считывания журнала адаптера WEBtel.
Основные параметры
Процессор, память тип 80186-48 МГц, 256 кбайт ОЗУ и 512 кбайт РПЗУ
Последовательный интерфейс RS-232, разъем DB-9
Сетевой интерфейс Ethernet 100Base-TX/10Base-T (автоматический выбор), разъем Rj45
Поддерживаемые сетевые протоколы TCP/IP, UDP/IP, TFTP, Telnet, SNTP, SMTP, HTTP, SNMP, DHCP, Auto IP
Встроенное программное обеспечение SNMP-агент, web-сервер, программа настройки адаптера
Защита от несанкционированного доступа паролевый доступ к режимам настройки и управления, установка флагов запрета настройки и управления
Число адаптеров в сети Неограничено
Параметры электропитания

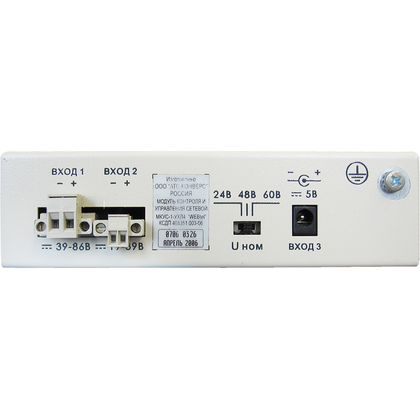

Напряжение питания «Входа 1» постоянного тока – номинальные напряжения 48 или 60 В,
– рабочий диапазон напряжения от 39 до 86 В;
Напряжение питания «Входа 2» постоянного тока – номинальное напряжение 24 В,
– рабочий диапазон напряжения от 19 до 39 В;
Напряжение питания «Входа 3» переменного тока (с внешним преобразователем переменного напряжения G15E-1P2J или аналогичным) – номинальное напряжение 220 В 50 Гц,
– рабочий диапазон напряжения от 90 до 264 В,
– рабочий диапазон частоты напряжения от 47 до 63 Гц
Защита от перенапряжений Полупроводниковые ограничители по входам
Потребляемая мощность Не более 3 Вт
Условия работы:
Режим работы Непрерывный
Рабочая температура окружающего воздуха, °С от +1 до + 40
Степень защиты по ГОСТ 14254 IP20
Размеры и масса:
Габаритные размеры, мм, не более 160x80x48
Масса, кг, не более 0,45
