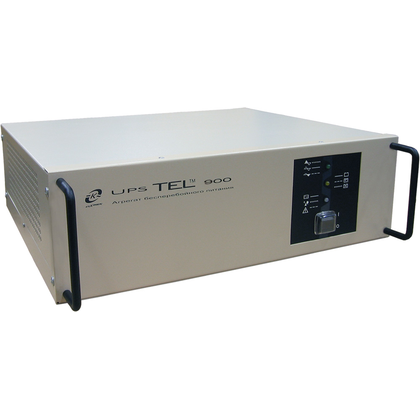

UPStel-900/60 R

Качественный и надежный источник переменного тока, состоящий из инвертора, встроенной электронной обводной цепи, помехоподавляющего фильтра и ограничителя импульсных перенапряжений.



Номинальное входное напряжение для: электросети переменного тока / источника постоянного тока, В 220 / 60
Номинальный входной ток для: электросети переменного тока / источника постоянного тока, А 4,1 / 10,7
Номинальная выходная мощность, Вт / ВА 600/900
Номинальный выходной ток, А 2,7
Габаритные размеры (ВхШхГ), мм 133(3U)х436х430
Масса, кг 20
Область применения:
  • Офисное и промышленное оборудованиеОфисное и промышленное оборудование
  • Системы безопасности, охранной и пожарной сигнализации, видеонаблюденияСистемы безопасности, охранной и пожарной сигнализации, видеонаблюдения
  • Оборудование связи и телекоммуникацийОборудование связи и телекоммуникаций
  • Серверы, рабочие станцииСерверы, рабочие станции

Агрегат бесперебойного питания (АБП) серии UPStel-R предназначен для бесперебойного электропитания напряжением переменного тока 220 В частотой 50 Гц систем связи и телекоммуникационных систем, управляемых средствами вычислительной техники, промышленного и иного оборудования, не допускающего перерывов в энергоснабжении. АБП пригоден для работы на объектах, где имеется резервная аккумуляторная батарея напряжением 60 В. Обеспечивает питание электроприёмников c потребляемой мощностью до 900 ВА.



В дежурном режиме работы UPStel-R питает нагрузку от однофазной электросети переменного тока через обводную цепь, обеспечивая фильтрацию и подавление выбросов сетевого напряжения.



В автономном режиме, при отключении или недопустимых отклонениях параметров сетевого напряжения, UPStel-R переключает нагрузку на питание от инвертора, использующего энергию резервной аккумуляторной батареи. Время работы от батареи не ограничено и определяется её емкостью.



Достоинства и отличительные особенности:

  • Микропроцессорное управление
  • Автоматическая диагностика
  • Перегрузочная способность до 200 %
  • Дистанционный контроль и управление
  • Высокий КПД
  • Конструкция АБП серии UPStel-R предназначена для монтажа в 19” стойку
  • Естественное охлаждение
  • Возможность работы с дизельгенераторными установками
  • Электронная защита от перегрузок, недопустимых изменений напряжения сети и аккумуляторной батареи
  • Автоматическое отключение при разряде батареи
  • Удобство и простота обслуживания при эксплуатации

Область применения:

  • Системы связи и телекоммуникационные системы, управляемые средствами вычислительной техники, управляющие и измерительные системы
  • Серверы, рабочие станции, персональные компьютеры и их периферийное оборудование, вычислительные сети и системы, промышленное оборудование
  • Офисное и торговое оборудование
  • Системы безопасности, охранной и пожарной сигнализации, видеонаблюдения
  • Системы управления автономным тепло- и водоснабжением
  • Системы кондиционирования технологических помещений

Совместно с Агрегатами бесперебойного питания типа UPStel-R используются активные батарейные модули (АБМ) типа Battery Pack C48R, аккумуляторные батареи которых автоматически заряжаются в дежурном режиме работы АБП. При этом встроенное зарядное устройство АБМ подключено к сети переменного тока через коммутационную цепь АБП.



Агрегат бесперебойного питания UPStel-900/60 R может выпускаться в различных исполнениях:



UPStel-900/60 R-XYZ, где:



X - может принимать значения:
   1 - фильтр постоянного тока отсутствует,
   2 - встроенный фильтр, обеспечивающий нормированный уровень пульсаций напряжения.
Y - может принимать значения:
   1 - винтовое соединение входа и выхода (стационарное подключение),
   2 - штепсельное соединение входа и выхода (оперативное подключение).
Z - может принимать значения:
   1 - интерфейс RS-232,
   2 - интерфейс RS-232 и релейный интерфейс AS/400 ("сухие" контакты),
   3 - интерфейс RS-232 и релейный интерфейс AS/400 ("сухие" контакты), режим мягкого старта с ограничением пускового тока.

  • Микропроцессорное управлениеМикропроцессорное управление
  • Возможность работы с дизельгенераторными установкамиВозможность работы с дизельгенераторными установками
  • Высокий КПДВысокий КПД
  • Естественное охлаждениеЕстественное охлаждение
  • Электронная защита от перегрузок, недопустимых изменений напряженияЭлектронная защита от перегрузок, недопустимых изменений напряжения
  • Высокая перегрузочная способность до 200 %Высокая перегрузочная способность до 200 %
  • Дистанционный контроль и управлениеДистанционный контроль и управление
Входные параметры для электросети переменного тока:
Номинальное входное напряжение, В 220
Номинальный входной ток, А 4,1
Максимальный входной ток, А 5,0
Диапазон напряжения без перехода в автономный режим (может программироваться в указанных пределах), В от 198 – 242 (-10 %...+10 %)
до 176 – 253 (-20 %...+15 %)
Номинальная частота сети, Гц 50
Диапазон частоты без перехода в автономный режим (может программироваться в указанных пределах), Гц от 49 – 51 (-2 %...+2 %)
до 44,5 – 57,5 (-11 %...+15 %)
Входные параметры для источника постоянного тока (аккумуляторной батареи):
Номинальное входное напряжение, В 60
Статический диапазон входного напряжения (может программироваться в указанных пределах), В от 53 – 65 до 44 – 75
Динамический диапазон входного напряжения, В, провалы не более 0,5 с, выбросы не более 0,06 с 39 – 85
Возможность работы от источника с допустимым коэффициентомом пульсаций напряжения, % 10
Номинальный входной ток, А 10,7
Максимальный входной ток при номинальной нагрузке, А 15
Входной ток при холостом ходе, А 0,3
Выходные параметры:
Номинальная выходная мощность, ВА/Вт 900/600
Номинальный выходной ток, А 2,7
Коэффициент мощности нагрузки 0,5 – 1,0
Коэффициент амплитуды тока нагрузки, не более 3,5
Перегрузка в течение нормируемого интервала времени, % 110 в течение 15 мин, 120 в течение 60 с,
170 в течение 7 с, 200 в течение 5 с
Номинальный КПД в дежурном режиме 0,98
Номинальный КПД в автономном режиме 0,93
Выходное напряжение в дежурном режиме в соответствии с выбранным пользователем диапазоном, В от 198 – 242 (-10 %...+10 %)
до 176 – 253 (-20 %...+15 %)
Выходное напряжение в автономном режиме ступенчатой квазисинусоидальной формы, действующее значение, В 220 +/-5 %
Частота напряжения в автономном режиме при поиске синхронизации с сетью в течение не более 1 с, Гц 50 +/-1 %
Время перерыва выходного напряжения при переключении дежурный / автономный режим, мс, не более 10
Средства дистанционного контроля и управления:
Изолированный RS-232 Подключение к компьютеру через порт RS-232
ПО для дистанционного контроля и управления АБП, а также закрытия операционной системы компьютера Power Agent (входит в состав поставки)
Релейный интерфейс "сухие" контакты (AS/400) Подключение к ПЭВМ через плату дискретного ввода/вывода
Web/SNMP адаптер типа «WEBtel» (По дополнительному заказу) Контроль и управление АБП в сетях Internet/Intranet
Система SNMP мониторинга Power Net Agent (По дополнительному заказу) Одновременный контроль и управление в сети Internet
Соответствие стандартам:
Безопасность ГОСТ Р МЭК 60950 класс I
Помехоэмиссия ГОСТ Р 50745 класс B
Помехоустойчивость ГОСТ Р 50745 класс B
Условия работы:
Режим работы Непрерывный
Рабочая температура окружающего воздуха, °С От +1 до +40
Охлаждение Естественное
Степень защиты по ГОСТ 14254 IP 20
Группа исполнения по воздействию внешних механических факторов М1
Размеры и масса:
Габаритные размеры (ВхШхГ), мм 133(3U)х436х430
Масса, кг 20

АТС-КОНВЕРС
WEB/SNMP-адаптер

Адаптер для контроля и управления инверторами напряжения и агрегатами бесперебойного питания типа UPStel в локальных и глобальных вычислительных сетях.

Подробнее >>
АТС-КОНВЕРС
WEB/SNMP-адаптер промышленного назначения

Адаптер для контроля и управления инверторами напряжения и агрегатами бесперебойного питания типа UPStel в локальных и глобальных вычислительных сетях.

Подробнее >>

Power Agent 1.9.1

Программное обеспечение для дистанционного контроля и управления Агрегатами бесперебойного питания типа UPStel-R по последовательному порту RS-232.

АТС-КОНВЕРС

Программа Power Agent 1.9.1 обеспечивает:

  • автоматическое завершение работы операционной системы компьютера и выключение UPStel в зависимости от состояния электропитания
  • отображение значений напряжения и частоты сети электропитания переменного тока, напряжения источника постоянного тока (внешней аккумуляторной батареи) и тока в нагрузке
  • накопление и запись результатов измерений напряжений, частоты и тока в файл для последующего анализа в виде графика
  • извещение пользователя о различных ситуациях в системе электропитания
  • ведение журнала с автоматической записью происходящих событий
  • статистическую обработку отключений электросети в виде диаграммы
  • запись времени нестабильного состояния электросети в текстовый файл для последующей распечатки
  • подсчет и отображение в виде диаграммы общего времени работы компьютера за день
  • настройку допустимых диапазонов входного переменного напряжения и его частоты, напряжения аккумуляторной батареи, номинального значения выходного напряжения в автономном режиме
  • автоматическое включение/выключение UPStel по расписанию
  • мониторинг состояния системы электропитания, просмотр журнала и файла графиков, управление, настройку параметров UPStel (INVtel) в локальной компьютерной сети
