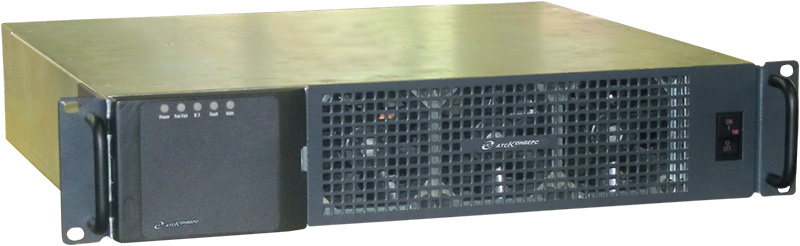

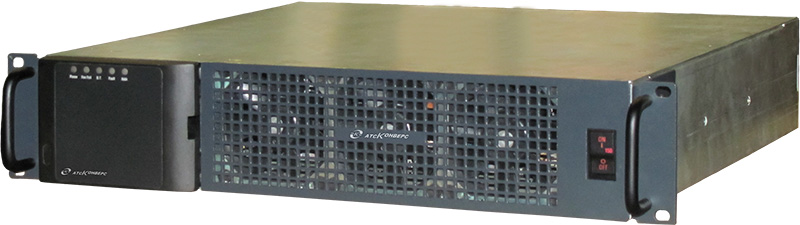

ИМ-5000

Модульные инверторы напряжения



Новое поколение инверторов 19-дюймового стандарта, предназначенных для обеспечения качественного и надежного электропитания аппаратуры связи и телекоммуникаций, оборудования информационных технологий (IT), промышленного оборудования, а так же любого иного электрооборудования.



Номинальное входное напряжение, В 48
Статический диапазон входного напряжения Uвх, В 36 - 65
Номинальная выходная мощность Pном, ВА /Вт 7000/5000
Максимальный выходной ток, А 30
Габаритные размеры (Ш х В х Г), мм 483(19”)х85(2U)х400
Масса, кг 14,5
Цена:По запросу
Область применения:
  • Объекты связи и телекоммуникаций, серверы, ЦОДыОбъекты связи и телекоммуникаций, серверы, ЦОДы
  • Офисное и промышленное оборудованиеОфисное и промышленное оборудование
  • Системы кондиционирования воздуха и обеспечения искусственного климатаСистемы кондиционирования воздуха и обеспечения искусственного климата
  • Системы безопасности, охранной и пожарной сигнализации, видеонаблюденияСистемы безопасности, охранной и пожарной сигнализации, видеонаблюдения

Новаторские схемотехнические и алгоритмические решения, примененные при разработке инвертора ИМ-5000, делают его уникальным среди аналогов, представленных как на российском, так и зарубежном рынках электропитающего оборудования.



Отличительные особенности инвертора ИМ-5000:

  • Микропроцессорное управление с применением цифрового сигнального процессора (DSP) и автоматическая самодиагностика
  • Высокая удельная мощность: 7000 ВА/ 5000 Вт в корпусе высотой 2U
  • Малый вес, компактный размер
  • Высокий КПД: 93%
  • Идеальная синусоидальная волна выходного напряжения: коэффициент искажения синусоидальности менее 0,5%
  • Высокая перегрузочная способность: до 300%
  • Предельно низкий уровень пульсаций на шине постоянного тока
  • Параллельная работа до 12 инверторов
  • Внешний статический байпас (опционально)
  • Прогрессивная система охлаждения с оптимизированным сроком службы вентиляторов и минимизированным акустическим шумом
  • Электронная защита от перегрузок, недопустимых изменений напряжения источника постоянного тока и выходного напряжения, внутренних неисправностей
  • Автоматическое повторное включение
  • Развитая световая и акустическая сигнализация режимов работы
  • Изолированный интерфейс RS-485
  • Вход дистанционного управления
  • Порт релейного интерфейса дистанционной сигнализации «сухие» контакты

Инвертор ИМ-5000 преобразует постоянное напряжение 48 В в переменное 220 (230) В частотой 50 Гц и пригоден для работы на объектах, где имеется резервная аккумуляторная батарея или иной источник постоянного тока требуемого напряжения (выпрямительная установка, ветро-, бензо-, газо-генератор, солнечная батарея и т.п.).

Инвертор ИМ-5000 обеспечивает высочайшую плотность энергии.
Инвертор ИМ-5000 обеспечивает электропитание любых нагрузок, без каких-либо ограничений.
Форма выходного напряжения инвертора ИМ-5000 – идеальная синусоида.
Инвертор ИМ-5000 обеспечивает высочайшую стабильность выходного напряжения.
Инвертор ИМ-5000 имеет лучшее значение КПД среди аналогов с синусоидальным выходом.
Инвертор ИМ-5000 имеет предельно низкий уровень пульсаций напряжения.

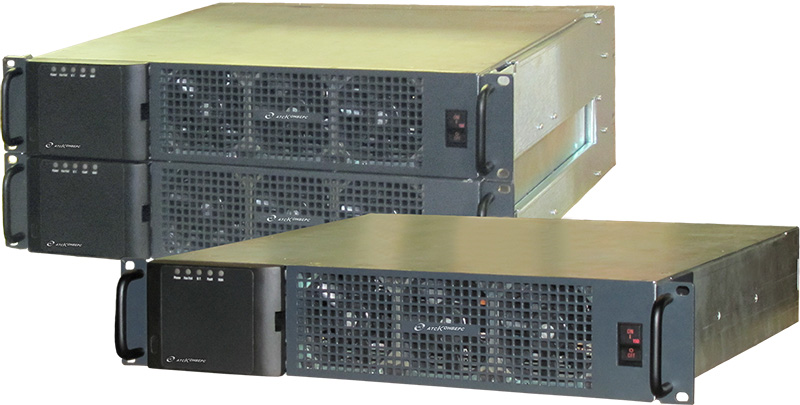

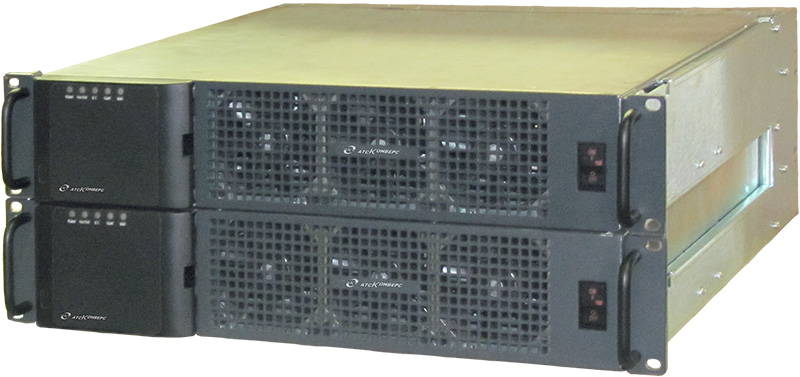

Инверторы ИМ-5000 предоставляют возможность организации инверторных систем с параллельным резервированием.
Инверторы ИМ-5000 обеспечивают высочайшую надежность системы управления при работе в составе инверторной системы.
Инвертор ИМ-5000 имеет превосходную собственную надежность.
Инвертор ИМ-5000 имеет расширенный диапазон рабочей температуры: от – 25 до + 55 °С.



Инверторы ИМ-5000 обеспечивают высокое удобство монтажа в телекоммуникационный шкаф 19-дюймового стандарта.



По требованию потребителя инверторы могут комплектоваться монтажными корзинами КМ220-2-4. Корзина имеет два посадочных места для установки инверторов ИМ-5000, оборудована силовыми и сигнальными соединителями. Применение монтажных корзин значительно упрощает организацию параллельного соединения инверторов и позволяет производить «горячую» замену неисправного инвертора в инверторной системе.

Инвертор ИМ-5000 предоставляет широкие возможности по дистанционному мониторингу и управлению.



Области применения:

  • Системы связи и телекоммуникационные системы, в том числе, управляемые средствами вычислительной техники, управляющие и измерительные системы, аппаратура ВОЛП
  • Серверы, рабочие станции, персональные компьютеры и их периферийное оборудование (оргтехника), вычислительные сети и системы, промышленное оборудование
  • Офисное и торговое оборудование
  • Системы безопасности, охранной и пожарной сигнализации, видеонаблюдения
  • Системы управления автономным тепло- и водоснабжением
  • Кондиционеры воздуха и сплит-системы
  • Бытовое электрооборудование
  • Высокий КПДВысокий КПД
  • Компактный размер, малый весКомпактный размер, малый вес
  • Параллельная работа до 12 инверторовПараллельная работа до 12 инверторов
  • Электронная защита от перегрузок, недопустимых изменений напряжения источника постоянного тока и выходного напряженияЭлектронная защита от перегрузок, недопустимых изменений напряжения источника постоянного тока и выходного напряжения
  • Микропроцессорное управление с применением цифрового сигнального процессораМикропроцессорное управление с применением цифрового сигнального процессора
  • Идеальная синусоидальная волна выходного напряженияИдеальная синусоидальная волна выходного напряжения
  • Внешний статический байпас (опционально)Внешний статический байпас (опционально)
  • Автоматическое повторное включениеАвтоматическое повторное включение
  • Дистанционный контроль и управлениеДистанционный контроль и управление
  • Высокая удельная мощность: 7000 ВА/ 5000 Вт в корпусе высотой 2UВысокая удельная мощность: 7000 ВА/ 5000 Вт в корпусе высотой 2U
  • Высокая перегрузочная способность: до 300%Высокая перегрузочная способность: до 300%
  • Прогрессивная система охлаждения с оптимизированным сроком службы вентиляторовПрогрессивная система охлаждения с оптимизированным сроком службы вентиляторов
  • Развитая световая и акустическая сигнализация режимов работыРазвитая световая и акустическая сигнализация режимов работы
Входные параметры для источника постоянного тока
Номинальное входное напряжение, В 48
Статический диапазон входного напряжения Uвх, В 36 - 65
Номинальный входной ток, А 112
Максимальный входной ток, А 150
Выходные параметры
Номинальная выходная мощность Pном, ВА /Вт 7000/5000
Максимальный выходной ток, А 30
Коэффициент мощности нагрузки (индуктивная, емкостная, нелинейная) 0 - 1
Коэффициент амплитуды тока нагрузки, не более 3
Номинальный КПД 0,93
Номинальное выходное напряжение (заводская уставка), В 230
Диапазон регулирования уставки выходного напряжения 200 - 240
Частота выходного напряжения, Гц 50 ± 0,2 %
Диапазон регулирования уставки частоты выходного напряжения, Гц 47 - 63
Форма выходного напряжения Синусоидальная
Коэффициент искажения синусоидальности кривой выходного напряжения при линейной нагрузке, %, не более 0,5
Установившееся отклонение выходного напряжения от заданного значения при активной нагрузке, % ± 0,5
Переходное отклонение выходного напряжения от от заданного значения, % / при времени восстановления, мс ± 10 / 10
Точность распределения тока нагрузки между параллельно работающими инверторами, % ± 3
Средства дистанционного контроля и управления
Сигналы релейного интерфейса «сухие» контакты «Авария инвертора», перекидной контакт реле
Вход дистанционного управления Включение / выключение выхода инвертора
Изолированный порт RS-485 Управление с помощью ПО (опционально)
Условия эксплуатации
Режим работы Непрерывный
Рабочая температура окружающего воздуха, °С от - 25 до + 55
Охлаждение Принудительное
Степень защиты по ГОСТ 14254 IP20
Размеры и масса:
Габаритные размеры (ШхГхВ), мм 483(19”)х85(2U)х400
Масса, кг 14,5
