ЩЗП-3У

Щит защиты от перенапряжений соответствуют УЗИП класса I+II (тип B+C) и совмещает первую и вторую ступени защиты при ударе молнии.



Класс грозозащиты от перенапряжения I+II
Тип сети 1 / PEN
Номинальное входное напряжение, В 220
Максимальное фазное длительное рабочее напряжение, В 260
Габаритные размеры, мм 315х455х155
Масса, кг 10
Идеален для:
  • Промышленные производственные и офисные здания, банки, деловые и торговые центрыПромышленные производственные и офисные здания, банки, деловые и торговые центры
  • Предприятия и объекты нефтегазовой отраслиПредприятия и объекты нефтегазовой отрасли
  • Объекты связи и телекоммуникаций, серверы, ЦОДыОбъекты связи и телекоммуникаций, серверы, ЦОДы
  • Медицинские учреждения и предприятия здравоохраненияМедицинские учреждения и предприятия здравоохранения

Щит защиты от перенапряжений ЩЗП-3У предназначен для защиты электрооборудования зданий и сооружений от прямых ударов молнии в систему молниезащиты объекта или воздушную линию электропередач, а так же от коммутационных импульсных перенапряжений большой энергии. Щит предназначен для установки на вводный фидер электропитания защищаемого объекта.



Щит защиты от перенапряжений ЩЗП-3У предназначен для однофазной двупроводной сети с глухозаземленной нейтралью.



При напряжении питающей сети, не выходящем за допустимые пределы, ЩЗП-3У находится в режиме ожидания. При возникновении в сети импульсов перенапряжения большой амплитуды ЩЗП-3У ограничивает эти импульсы на безопасном для электрооборудования уровне.



ЩЗП-3У может применяться для защиты электрооборудования:

  • Промышленных производственных и офисных зданий;
  • Предприятий и объектов связи и телекоммуникаций;
  • Базовых станций операторов сотовой связи;
  • Энергоснабжающих организаций и их объектов;
  • Предприятий и объектов нефтегазовой отрасли;
  • Центров обработки данных, вычислительных центров;
  • Банков, офисных и деловых центров;
  • Медицинских учреждений и предприятий здравоохранения;
  • Учреждений государственных структур и служб;
  • Образовательных учреждений и научно-исследовательских организаций;
  • Предприятий торговли, торговых и развлекательных центров;
  • Предприятий бытового обслуживания и ЖКХ;
  • Многоквартирных и индивидуальных домов.

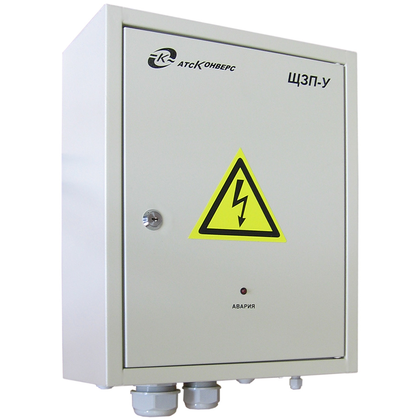

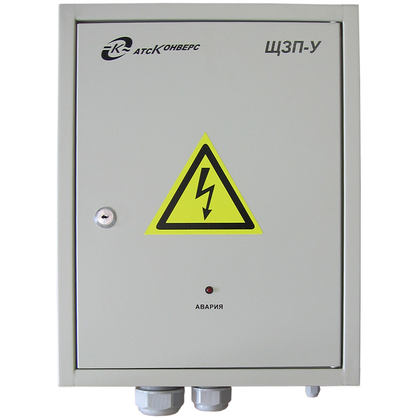

Изделие конструктивно выполнено в виде металлического щита навесного исполнения. Корпус ЩЗП-3У имеет металлическую дверь с замком. Подвод питающих кабелей осуществляется через кабельные вводы и сальники, расположенные внизу корпуса. На двери щита расположен индикатор аварийного состояния, включающийся при отказе любого из защитных модулей.



Особенности и преимущества ЩЗП-3У:

  • Подключение ЩЗП-1У параллельно силовой сети с минимальным вмешательством в существующую электропроводку;
  • Высокое выдерживаемое значение импульсного разрядного тока молнии (10/350 мкс): 35 кА по каждой фазе;
  • Защита от коротких замыканий модулей защиты с помощью предохранителей при длительных перенапряжениях или чрезмерно высоких импульсах перенапряжений с электронным контролем и сигнализацией перегорания плавких вставок;
  • Безопасное обслуживание и ремонт ЩЗП-1У без отключения потребителей от защищаемой сети;
  • Автоматическое отключение неисправных модулей защиты, обеспечиваемое встроенными узлами термозащиты;
  • Индикация неисправного состояния (срабатывания термозащиты) модулей защиты;
  • Дистанционный контроль с помощью интерфейса "сухие" контакты с гальванической развязкой;
  • Поставка ремонтных комплектов ЗИП по требованию заказчика.
  • Удобное подключение параллельно силовой сети с минимальным вмешательством в электропроводкуУдобное подключение параллельно силовой сети с минимальным вмешательством в электропроводку
  • Безопасное обслуживание и ремонт без отключения потребителей от защищаемой сетиБезопасное обслуживание и ремонт без отключения потребителей от защищаемой сети
  • Высокое выдерживаемое значение импульсного разрядного тока молнии (10/350 мкс): 35 кА по каждой фазеВысокое выдерживаемое значение импульсного разрядного тока молнии (10/350 мкс): 35 кА по каждой фазе
  • Индикация неисправного состояния (срабатывания термозащиты) модулей защитыИндикация неисправного состояния (срабатывания термозащиты) модулей защиты
  • Дистанционный контроль с помощью интерфейса «сухие» контактыДистанционный контроль с помощью интерфейса «сухие» контакты
  • Защита от коротких замыканий модулей защиты при длительных перенапряжениях или чрезмерно высоких импульсах перенапряженийЗащита от коротких замыканий модулей защиты при длительных перенапряжениях или чрезмерно высоких импульсах перенапряжений
Входные параметры:
Тип сети 1 / PEN
(1-но фазная 2-х проводная)
Номинальное входное напряжение, В 220
Максимальное фазное длительное рабочее напряжение, В 260
Номинальная частота входного напряжения, Гц 50
Диапазон частоты входного напряжения, Гц 45…65
Собственная потребляемая мощность, Вт, не более 6
Параметры модуля защиты ЩЗП-У:
Класс защиты от перенапряжения I+II
Импульсный ток Iimp (10/350 мкс), кА 35
Максимальный разрядный ток Imax (8/20 мкс), кА 40
Уровень напряжения защиты, кВ 0,9
Время срабатывания, нс 25
Ток короткого замыкания самогасящийся, кА 3
Стойкость к коротким замыканиям, кА 25
Параметры интерфейса “сухие” контакты:
Тип выхода Оптотранзистор
Максимальное допустимое напряжение, В 30
Максимальный допустимый ток, мА 45
Типовое падение напряжения на контактах, В 1,2
Условия работы:
Режим работы Непрерывный
Рабочая температура окружающего воздуха, °С От +1 до +40
Охлаждение Естественное
Степень защиты по ГОСТ 14254 IP 20
Группа исполнения по воздействию внешних механических факторов М1
Размеры и масса:
Габаритные размеры (ШхВхГ), мм 315x445х155
Масса, кг 10
