ЩЗП-II-3L

Щиты защиты от перенапряжений соответствуют УЗИП класса II (тип C) и используются для защиты токораспределительной сети различных объектов от коммутационных помех или как вторая ступень защиты при ударе молнии.



Класс грозозащиты от перенапряжения II
Тип сети 3 / PEN
3 / N / PE
Номинальное входное напряжение, В 220/380
Максимальное фазное длительное рабочее напряжение, В 320
Габаритные размеры (ШxВxГ), мм 310x335х135
Масса, кг 4,8
Область применения:
  • Системы безопасности, охранной и пожарной сигнализации, видеонаблюденияСистемы безопасности, охранной и пожарной сигнализации, видеонаблюдения
  • Бытовая техникаБытовая техника
  • Станки с ЧПУ, электроприводы, промышленное оборудованиеСтанки с ЧПУ, электроприводы, промышленное оборудование
  • Объекты связи и телекоммуникаций, серверы, ЦОДыОбъекты связи и телекоммуникаций, серверы, ЦОДы

Щит защиты от перенапряжений ШЗП-II-3L подключается к распределительным щитам в офисных и производственных зданиях (цехах), многоквартирных и частных домах b предназначен для трехфазной четырехпроводной / пятипроводной сети.



При напряжении питающей сети, не выходящем за допустимые пределы, ЩЗП-II-3L находится в режиме ожидания. При возникновении в сети импульсов перенапряжения большой амплитуды ЩЗП-II-3L ограничивает эти импульсы на безопасном для электрооборудования уровне.



ШЗП-II-3L может применяться для защиты:

  • Станков с ЧПУ, электроприводов, управляющих и измерительных систем, а также любого другого промышленного электро-оборудования;
  • Электропитающих установок систем связи и телекоммуникаций, а также самих систем при непосредственном подключении к сети переменного тока;
  • Оборудования центров обработки данных (ЦОД), оборудования вычислительных сетей и систем, серверов, рабочих станций, персональных компьютеров, периферийного оборудования вычислительной техники;
  • Бытовой техники, систем освещения, систем безопасности, охранной и пожарной сигнализации, видеонаблюдения.

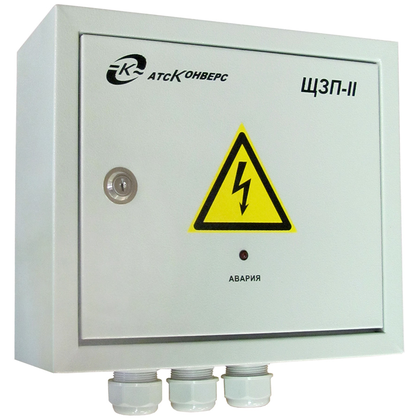

Изделие конструктивно выполнено в виде металлического щита навесного исполнения. Корпус ЩЗП-II-3L имеет металлическую дверь с замком. Подвод питающих кабелей осуществляется через кабельные вводы и сальники, расположенные внизу корпуса. На двери щита расположен индикатор аварийного состояния, включающийся при отказе любого из защитных модулей.



Особенности и преимущества ЩЗП-II-3L:

  • Подключение ЩЗП параллельно силовой сети с минимальным вмешательством в существующую электропроводку;
  • Высокое выдерживаемое значение тока импульской помехи: 40 кА;
  • Величина максимального рабочего напряжения соответствует рабочему диапазону входного напряжения большинства современных выпрямителей для питания телекоммуникационного оборудования (85-300 В);
  • Защита от коротких замыканий модулей защиты с помощью предохранителей при длительных перенапряжениях или чрезмерно высоких импульсах перенапряжений с электронным контролем и сигнализацией перегорания плавких вставок;
  • Безопасное обслуживание и ремонт ЩЗП без отключения потребителей от защищаемой сети за счет использования специальных держателей предохранителей, обеспечивающих безопасное отключение и замену плавких вставок;
  • Автоматическое отключение неисправных модулей защиты, обеспечиваемое встроенными узлами термозащиты;
  • Индикация неисправного состояния (срабатывания термозащиты) модулей защиты;
  • Дистанционный контроль с помощью интерфейса "сухие" контакты с гальванической развязкой;
  • Поставка ремонтных комплектов ЗИП по требованию заказчика.
  • Защита от коротких замыканий модулей защиты при длительных перенапряжениях или чрезмерно высоких импульсах перенапряженийЗащита от коротких замыканий модулей защиты при длительных перенапряжениях или чрезмерно высоких импульсах перенапряжений
  • Высокое выдерживаемое значение тока импульсной помехи: 40 кАВысокое выдерживаемое значение тока импульсной помехи: 40 кА
  • Дистанционный контроль с помощью интерфейса «сухие» контактыДистанционный контроль с помощью интерфейса «сухие» контакты
  • Безопасное обслуживание и ремонт без отключения потребителей от защищаемой сетиБезопасное обслуживание и ремонт без отключения потребителей от защищаемой сети
  • Удобное подключение параллельно силовой сети с минимальным вмешательством в электропроводкуУдобное подключение параллельно силовой сети с минимальным вмешательством в электропроводку
  • Индикация неисправного состояния (срабатывания термозащиты) модулей защитыИндикация неисправного состояния (срабатывания термозащиты) модулей защиты
Входные параметры:
Тип сети 3 / PEN (3-х фазная 4-х проводная)
3 / N / PE (3-х фазная 5-ти проводная)
Номинальное входное напряжение, В 220/380
Максимальное фазное длительное рабочее напряжение, В 320
Номинальная частота входного напряжения, Гц 50
Диапазон частоты входного напряжения, Гц 45…65
Собственная потребляемая мощность, Вт, не более 6
Параметры модуля защиты ЩЗП:
Класс защиты от перенапряжения II
Максимальный разрядный ток Imax (8/20 мкс), кА 40
Уровень напряжения защиты, кВ 1,8
Время срабатывания, нс 25
Параметры интерфейса “сухие” контакты:
Тип выхода Оптотранзистор
Максимальное допустимое напряжение, В 30
Максимальный допустимый ток, мА 45
Типовое падение напряжения на контактах, В 1,2
Условия работы:
Режим работы Непрерывный
Рабочая температура окружающего воздуха, °С От -25 до +40
Охлаждение Естественное
Степень защиты по ГОСТ 14254 IP 41
Группа исполнения по воздействию внешних механических факторов М1
Размеры и масса:
Габаритные размеры (ШхВхГ), мм 310x335х135
Масса, кг 4,8
