ЩЗК-3-УЗМ

Щит с комплексным устройством защиты представляет собой комбинированное устройство, сочетающее в себе совокупность средств защиты от негативных воздействий, возникающих в сети электропитания переменного тока.



Класс грозозащиты от перенапряжения III
Тип сети 3 / PEN
3 / N / PE
Номинальное входное напряжение, В 380
Предельный диапазон фазного напряжения, В 80...440
Габаритные размеры (ШxВxГ), мм 400x270х130
Масса, кг 5,0
Область применения:
  • Объекты связи и телекоммуникаций, серверы, ЦОДыОбъекты связи и телекоммуникаций, серверы, ЦОДы
  • Системы безопасности, охранной и пожарной сигнализации, видеонаблюденияСистемы безопасности, охранной и пожарной сигнализации, видеонаблюдения
  • Бытовая техникаБытовая техника
  • Станки с ЧПУ, электроприводы, промышленное оборудованиеСтанки с ЧПУ, электроприводы, промышленное оборудование

ЩЗК обеспечивает следующие виды защит:

  • Защиту от остаточных коммутационных импульсных перенапряжений;
  • Защиту от отклонений действующего значения напряжения сети переменного тока за пределы допустимого диапазона;
  • Защиту от перегрузок и коротких замыканий в нагрузке.

Щит с комплексным устройством защиты ЩЗК-3-УЗМ предназначен для трёхфазной четырёхпроводной/ пятипроводной сети.



ЩЗК-3-УЗМ соответствуют УЗИП класса III (тип D) и содержат в качестве ограничителей напряжения выводные варисторы.



Защита от отклонений напряжения обеспечивается специализированными реле напряжения, имеющими в своем составе мощное электромагнитное поляризованное реле для коммутации силовой цепи и электронную схему управления на основе микроконтроллера. Реле отличаются высоким быстродействием и высокой устойчивостью к перенапряжениям сети (до 440 В). Границы допустимого диапазона напряжения реле задаются с помощью двух многопозиционных (10 положений) переключателей.



Для защиты от перегрузок и коротких замыканий в ЩЗК применены автоматические выключатели ABB, отличающиеся высоким качеством изготовления и стабильностью параметров. ЩЗК имеет ручную обводную цепь (раздельную для каждой фазы), также реализованную на автоматических выключателях АВВ.



АТС-КОНВЕРС



Область применения ЩЗК:

  • Станки с ЧПУ, электроприводы, управляющие и измерительные системы;
  • Электропитающие установки систем связи и телекоммуникаций, системы связи при непосредственном подключении к сети переменного тока;
  • Оборудование центров обработки данных (ЦОД), оборудование вычислительных сетей и систем, серверы, рабочие станции, персональные компьютеры, периферийное оборудование вычислительной техники;
  • Бытовая техника, системы освещения, системы безопасности, охранной и пожарной сигнализации, видеонаблюдения.

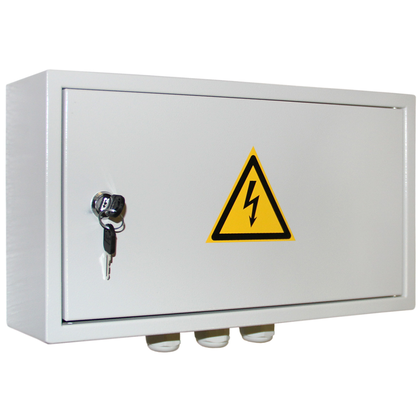

Изделие конструктивно выполнено в виде металлического щита навесного исполнения. Корпус ЩЗK имеет металлическую дверь с замком. Подвод питающих кабелей осуществляется через кабельные вводы и сальники, расположенные внизу корпуса.



Особенности и преимущества ЩЗК:

  • Эффективная комплексная защита благодаря согласованному применению различных защитных элементов в одном устройстве;
  • Защита электроприемников от недопустимых отклонений напряжения сети с возможностью настройки параметров защиты по напряжению под особенности защищаемого оборудования;
  • Защита электроприемников от остаточных импульсных перенапряжений, вызванных грозовой активностью или коммутационными процессами в сети;
  • Безопасная кратковременная работа с перегрузкой, работа с двигательными нагрузками без необходимости обеспечения значительного запаса по току;
  • Сохранение работоспособности при обрыве нулевого провода;
  • Исключение возгорания варисторных модулей защиты при воздействиях сети, превышающих эксплуатационные параметры изделия;
  • Возможность перевода питания электроприемников непосредственно на сеть при профилактических работах;
  • Индикация режимов работы реле напряжения, срабатывания термозащиты варисторных модулей;
  • Дистанционная сигнализация срабатывания термозащиты варисторных модулей посредством сигнального контакта;
  • Простота монтажа и эксплуатации.
  • Эффективная комплексная защита благодаря согласованному применению различных защитных элементовЭффективная комплексная защита благодаря согласованному применению различных защитных элементов
  • Сохранение работоспособности при обрыве нулевого проводаСохранение работоспособности при обрыве нулевого провода
  • Индикация режимов работы, дистанционная сигнализация срабатывания термозащитыИндикация режимов работы, дистанционная сигнализация срабатывания термозащиты
  • Защита электроприемников от отклонений напряжения, от остаточных импульсных перенапряженийЗащита электроприемников от отклонений напряжения, от остаточных импульсных перенапряжений
  • Возможность перевода питания электроприемников непосредственно на сеть при профилактических работахВозможность перевода питания электроприемников непосредственно на сеть при профилактических работах
  • Простота монтажа и эксплуатацииПростота монтажа и эксплуатации
  • Безопасное обслуживание и ремонтБезопасное обслуживание и ремонт
  • Безопасная кратковременная работа с перегрузкойБезопасная кратковременная работа с перегрузкой
  • Высокое значение выдерживаемого тока импульсной помехиВысокое значение выдерживаемого тока импульсной помехи
Входные параметры:
Тип сети 3 / PEN (3-х фазная 4-х проводная)
3 / N / PE (3-х фазная 5-ти проводная)
Номинальное входное напряжение, В 380
Предельный диапазон фазного напряжения, В 80...440
Номинальная частота входного напряжения, Гц 50
Диапазон частоты входного напряжения, Гц 45…65
Номинальный ток нагрузки, А 63
Номинальная мощность нагрузки, кВт 13,8
Параметры защиты от недопустимого отклонения напряжения сети:
Регулируемый верхний порог отключения нагрузки с задержкой срабатывания t3 = 200 мс, В 230, 240, 245, 250, 255, 260, 265, 270, 275, 280, ± 3
Верхний порог ускоренного отключения нагрузки с задержкой срабатывания t1 = 20 мс, В 300 ± 15
Регулируемый нижний порог отключения нагрузки с задержкой срабатывания t4 = 1 с, В 180, 170, 160, 150, 140, 130, 120, 110, 100, 90, ± 3
Нижний порог ускоренного отключения нагрузки с задержкой срабатывания t2 = 100 мс, В 80 ± 10
Напряжение возврата верхнего и нижнего порога от установленного значения (гистерезис), % 2
Задержка включения (задержка повторного включения) t0, с/мин. 10 / 6
Условия работы:
Режим работы Непрерывный
Рабочая температура окружающего воздуха, °С От -25 до +55
Охлаждение Естественное
Степень защиты по ГОСТ 14254 IP 20
Группа исполнения по воздействию внешних механических факторов М1
Размеры и масса:
Габаритные размеры (ШхВхГ), мм 400x270х130
Масса, кг 5,0

Основные достоинства:
  • Защита электроприемников от отклонений напряжения, от остаточных импульсных перенапряженийЗащита электроприемников от отклонений напряжения, от остаточных импульсных перенапряжений
  • Возможность перевода питания электроприемников непосредственно на сеть при профилактических работахВозможность перевода питания электроприемников непосредственно на сеть при профилактических работах
  • Безопасная кратковременная работа с перегрузкойБезопасная кратковременная работа с перегрузкой
  • Индикация режимов работы, дистанционная сигнализация срабатывания термозащитыИндикация режимов работы, дистанционная сигнализация срабатывания термозащиты
  • Эффективная комплексная защита благодаря согласованному применению различных защитных элементовЭффективная комплексная защита благодаря согласованному применению различных защитных элементов
  • Сохранение работоспособности при обрыве нулевого проводаСохранение работоспособности при обрыве нулевого провода
