Система рассчитана на работу от однофазной или трехфазной сети переменного тока 220/380 В частотой 50 Гц, а также резервных двигатель-генераторных установок.
СБЭП имеет высокую удельную мощность и малые габариты за счет использования нового типа частотно-резонансных выпрямителей (ВМ-2900/48), имеющих высокое значение КПД (не менее 95%).
СБЭП предусматривает установку до 8-ми взаимозаменяемых модулей-выпрямителей с принудительным охлаждением типов ВМ-2900/48, ВМ-2500/48 мощностью 2,9 кВт, 2,5 кВт соответственно, причём модули-выпрямители ВМ-2900/48 и ВМ-2500/48 могут работать в системе одновременно.

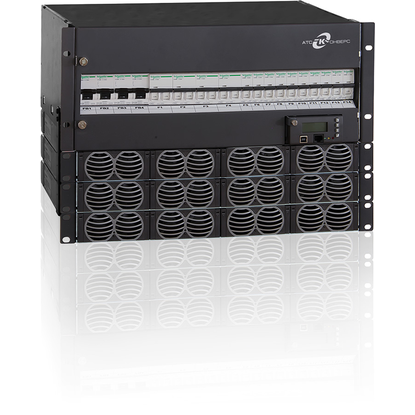

Конструктивно СБЭП и входящие в ее состав модули (блоки) выполнены в металлических корпусах 19-ти дюймового стандарта. Система выпускается как в шкафном, так и в модульном исполнении. В шкафу СБЭП размещается оборудование системы, АБ (до 2-х групп), оборудование потребителя (14 U свободного пространства).
Для защиты от опасных воздействий сети электропитания СБЭП комплектуется распределительной панелью переменного тока с комплексным устройством защиты типа РП5.2-6-УЗК или стабилизатором переменного напряжения типа «СКм». Альтернативно предусмотрена возможность установки модуля грозозащиты II-го класса (40 кА, 8/20 мкс) непосредственно в основном модуле системы.
При необходимости в СБЭП возможна организация электропитания потребителей переменного тока за счет установки агрегатов бесперебойного питания серии «UPStel-R», инверторов напряжения серии «UPStel-RS» или установки питания переменного тока типа «СПТ».
Отличительные особенности СБЭП-48/480М:
Одновременное питание потребителей и заряд (непрерывный подзаряд) АБ;
Температурная компенсация напряжения заряда и подзаряда (содержания) АБ в буферном режиме;
Автоматическая защита АБ от глубокого разряда;
Отключение неприоритетной нагрузки (опционально);
Бистабильные контакторы в модуле защиты от глубокого разряда АБ для исключения самопроизвольного отключения питания нагрузки;
Универсальный вход переменного тока – однофазный/ трёхфазный;
Мониторинг состояния АБ, в том числе напряжения, тока заряда и разряда, температуры, симметрии 12 В сегментов аккумуляторной батареи (до 4-х групп);
Тестирование АБ в ручном или автоматическом (задаваемом по расписанию или дистанционно) режиме на реальную нагрузку в соответствии с установленными параметрами;
Мониторинг состояния нагрузки, в том числе напряжения, тока, состояния автоматических выключателей;
Мониторинг модулей-выпрямителей, в том числе состояний входа и выхода, диагностика исправности, отображение напряжения сети;
"Горячая" замена модулей-выпрямителей и управляющего контроллера без прерывания питания нагрузки;
Настройка параметров СБЭП в интерактивном режиме с использованием ЖК-дисплея;
Наличие широкого набора системных журналов: журнал батарей, журнал аварийных событий, журнал замены составных частей, журнал пиковой нагрузки, журнал описания выхода, журнал сервисного и технического обслуживания, журнал статистики;
Местная и дистанционная сигнализация режимов работы, отображение на встроенном ЖК-дисплее основных параметров СБЭП, аварийных и системных сообщений;

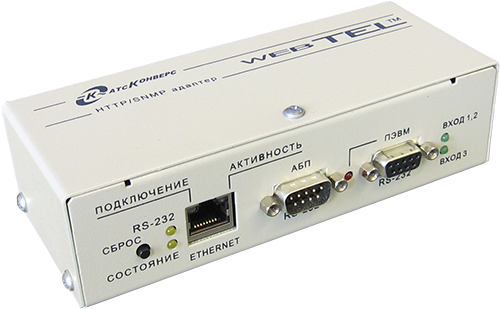

Дистанционный контроль и управление с помощью интерфейсов "сухие" контакты, USB 2.0, RS-232 и Web/SNMP - адаптера, хранение информации о событиях в памяти системы (1000 записей);
Фиксация системной информации на SD-карту памяти с интервалом 10 минут в течении всего срока службы СБЭП (до 20 лет) для анализа нештатных ситуаций и статистической обработки;
Возможность подключения 4-х внешних дискретных датчиков, например, октрывания двери, пожара, аварии грозозащиты, срабатывания охранной сигнализации и т.п.
