СБЭП-48М-ПП-СПТ

Комбинированные системы бесперебойного электропитания постоянного и переменного тока



Комбинированные электропитающие установки (ЭПУ) предназначены для электропитания оборудования различного назначения номинальными напряжениями постоянного тока 60, 48, 24 В и 12 В в буфере с аккумуляторной батареей номинальным напряжением 48 В или без нее, а также потребителей переменного тока напряжением 220 В.



Предельный диапазон фазного входного напряжения, В 85 - 300
Номинальные выходные напряжения постоянного тока, В 48, 24, 60, 12
Номинальное выходное напряжение переменного тока, В 220 / 380
Максимальная выходная мощность для выхода 48 В, кВт 25
Максимальная выходная мощность для выходов 12/24/60 В, кВт 1,65/3,3/3,3
Максимальная выходная мощность для выхода 220 В, кВА до 30
Цена: По запросу
Область применения:
  • Специализированное оборудование номинальным напряжением постоянного тока 12, 24, 60 ВСпециализированное оборудование номинальным напряжением постоянного тока 12, 24, 60 В
  • Оборудование объектов связи и телекоммуникацийОборудование объектов связи и телекоммуникаций
  • Производственные и промышленные объектыПроизводственные и промышленные объекты
  • ЦОДы, серверы, рабочие станцииЦОДы, серверы, рабочие станции

ЭПУ рассчитаны на работу от однофазной трехпроводной или трехфазной пятипроводной сети переменного тока 220/380 В частотой 50 Гц, а также двигатель-генераторных установок.



При наличии входного напряжения переменного тока допустимого диапазона ЭПУ обеспечивает электропитание потребителей, а также заряд и содержание одной или двух групп аккумуляторных батарей (АКБ). При отключении или недопустимом отклонении параметров сетевого напряжения электропитание потребителей производится в автономном режиме от аккумуляторов.



При наличии входного напряжения переменного тока допустимого диапазона ЭПУ обеспечивает электропитание потребителей, а также заряд и содержание одной или двух групп аккумуляторных батарей (АКБ). При отключении или недопустимом отклонении параметров сетевого напряжения электропитание потребителей производится в автономном режиме от аккумуляторов.

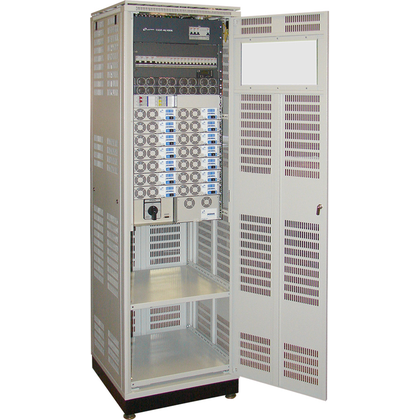

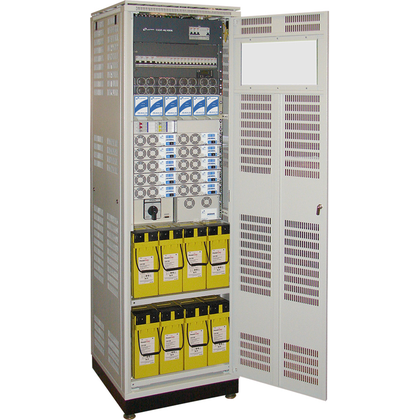

Комбинированная ЭПУ состоит из системы бесперебойного электропитания постоянного тока СБЭП-48М, в шкафу которой также смонтированы преобразователь постоянного напряжения ПП-48М, установка питания переменного тока СПТ-30000 и аккумуляторные батареи. Конструктивно шкаф ЭПУ и входящие в его состав модули (блоки) выполнены в металлических корпусах 19-ти дюймового стандарта.

ЭПУ допускает подключение внешних АКБ для увеличения времени автономной работы. Внешние АКБ при необходимости поставки заказываются отдельно.



По согласованию с заказчиком возможно изготовление комбинированных ЭПУ на основе других моделей СБЭП, преобразователей постоянного напряжения и инверторов.



Отличительные особенности:

  • Одновременное питание потребителей и заряд (непрерывный подзаряд) АКБ
  • Автоматическая защита АКБ от разряда ниже допустимого уровня
  • Температурная компенсация напряжения заряда и подзаряда (содержания) АКБ в буферном режиме
  • Мониторинг состояния АКБ, в том числе напряжения, тока заряда и разряда, температуры, симметрии 12 В сегментов аккумуляторной батареи
  • Тестирование АКБ в ручном или автоматическом (задаваемом по расписанию или дистанционно) режиме на реальную нагрузку в соответствии с установленными параметрами
  • Горячее подключение и отключение модулей-выпрямителей, модулей-инверторов, модулей преобразователей
  • Местная и дистанционная сигнализация режимов работы
  • Дистанционный контроль и управление с помощью интерфейсов “сухие” контакты, RS-232 и Web/SNMP - адаптера, хранение информации о последних событиях в памяти системы
  • "Горячая" замена модулей-выпрямителей и управляющего контроллера"Горячая" замена модулей-выпрямителей и управляющего контроллера
  • Настройка параметров СБЭП в интерактивном режиме с использованием ЖК-дисплеяНастройка параметров СБЭП в интерактивном режиме с использованием ЖК-дисплея
  • Универсальный вход переменного тока (однофазный/ трёхфазный)Универсальный вход переменного тока (однофазный/ трёхфазный)
  • Повышенная надёжность за счёт распределённой системы управления модулями-инверторамиПовышенная надёжность за счёт распределённой системы управления модулями-инверторами
  • Мониторинг всех модулей, входящих в систему, состояния АБ и нагрузки. Дистанционный контроль и управлениеМониторинг всех модулей, входящих в систему, состояния АБ и нагрузки. Дистанционный контроль и управление
  • Отключение неприоритетной нагрузкиОтключение неприоритетной нагрузки
  • Наращиваемая выходная мощностьНаращиваемая выходная мощность
  • Наличие широкого набора системных журналовНаличие широкого набора системных журналов
  • Одновременное питание потребителей и заряд (непрерывный подзаряд) АБОдновременное питание потребителей и заряд (непрерывный подзаряд) АБ
  • Высокий КПДВысокий КПД
Входные параметры
Предельный диапазон входного фазного напряжения, В 85 - 300
Рабочий диапазон фазного напряжения, В 185 - 285
Диапазон частоты напряжения, Гц 44 - 66
Коэффициент мощности при нагрузке 100 / 50 % от максимальной, не менее 0,99/0,97
Коэффициент полезного действия 0,93
Параметры выхода 48 В
Номинальное выходное напряжение, В 48
Диапазон регулировки выходного напряжения, В 45 - 57
Максимальная выходная мощность, кВт до 25
Максимальный выходной ток (ток ограничения), А до 500
Установившееся отклонение выходного напряжения от установленного значения, %, не более ± 1
Точность распределения тока нагрузки между параллельно работающими модулями-выпрямителями, % от среднего выходного тока выпрямителя в системе ± 5
Параметры выхода 12 В
Номинальное выходное напряжение, В 12
Диапазон регулирования выходного напряжения, В от 10,5 до 14
Номинальная выходная мощность, кВт от 0,15 до 1,65
Номинальный КПД 0,82
Параметры выхода 24 В
Номинальное выходное напряжение, В 24
Диапазон регулирования выходного напряжения, В от 21,5 до 28
Номинальная выходная мощность, кВт от 0,15 до 3,3
Номинальный КПД 0,83
Параметры выхода 60 В
Номинальное выходное напряжение, В 60
Диапазон регулирования выходного напряжения, В от 56 до 64
Номинальная выходная мощность, кВт от 0,3 до 3,3
Номинальный КПД 0,85
Общие параметры выходов 12, 24, 60 В
Уровень ограничения выходного тока, % 140
Установившееся отклонение выходного напряжения, %, не более ± 1,0
Точность распределения тока нагрузки между параллельно работающими модулями, % от среднего выходного тока модулей в системе ± 10
Параметры выхода 220/380 В 50 Гц
Номинальная выходная мощность кВА до 30
Номинальное выходное фазное напряжение (заводская уставка), В 220
Диапазон регулирования уставки выходного фазного напряжения, В 200 - 240
Номинальная частота напряжения в автономном режиме, Гц 50 ± 0,5%
Диапазон регулирования уставки частоты выходного напряжения, Гц 40 - 70
Коэффициент мощности нагрузки 0 - 1
Коэффициент амплитуды тока нагрузки, не более 2,5
Форма выходного напряжения синусоидальная
Коэффициент искажения синусоидальности кривой выходного напряжения, % 2
Установившееся отклонение выходного напряжения, % ± 3
Напряжение пульсации (по псофометрическому значению), мВ 2
Точность распределения тока нагрузки между параллельно работающими инверторами, % от максимального выходного тока инвертора в системе ± 5
Перегрузка в течение нормируемого интервала времени, % 110 % в течение 60 с, 140 % в течение 5 с
Короткое замыкание Отключение выхода через 1 с
