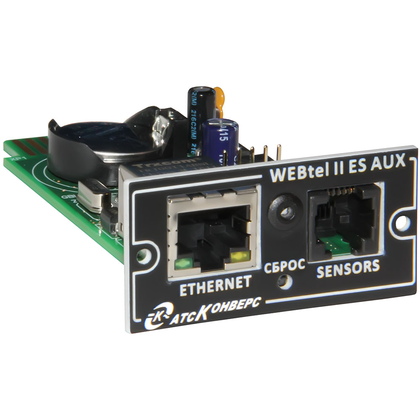

WEBtel II ES AUX

WEBtel II ES AUX - встраиваемый WEB/SNMP-адаптер для контроля и управления однофазными и трёхфазными Источниками бесперебойного питания серии EcoPower в локальных и глобальных вычислительных сетях.



WEB/SNMP-адаптер WEBTEL II ES AUX является аппаратным модулем многофункционального программно-аппаратного комплекса системы мониторинга и администрирования (СМА), разработанного ООО «АТС-КОНВЕРС» и успешно эксплуатируемого во многих регионах России.



Поддерживаемое оборудование ИБП серии EcoPower
Исполнение Встраиваемый адаптер
Масса, кг 0,07
Габаритные размеры, мм 80x52x25
Предназначен для решения следующих задач:
  • Снижение количества внештатных ситуацийСнижение количества внештатных ситуаций
  • Повышение ресурса работы оборудованияПовышение ресурса работы оборудования
  • Снижение времени простоя контролируемого оборудованияСнижение времени простоя контролируемого оборудования
  • Снижение эксплуатационных затратСнижение эксплуатационных затрат

Адаптер представляет собой интеллектуальное устройство, устанавливаемое в коммуникационный порт ИБП, с программируемым пользователем IP-адресом и предназначен для непосредственного подключения ИБП серии EcoPower к Ethernet сети.



WEB/SNMP-адаптер WEBtel II ES AUX предназначен для решения следующих задач:

  • снижение количества внештатных ситуаций за счет постоянного автоматического наблюдения за режимами работы, состоянием и параметрами контролируемого ИБП;
  • снижение времени простоя ИБП при возникновении внештатной ситуации, что обеспечивается своевременным оповещением о ее возникновении и возможностью дистанционного управления устранением неисправности (если контролируемое оборудование поддерживает такую возможность);
  • снижение эксплуатационных затрат с помощью возможности дистанционного управления режимами работы и параметрами ИБП, что позволяет сэкономить средства за счет уменьшения количества выездов обслуживающих бригад при необходимости настройки или тестирования ИБП;
  • повышение ресурса работы ИБП за счет возможности централизованного оптимального управления режимами работы и параметрами.
АТС-КОНВЕРС

Адаптер обеспечивает обмен данными по протоколам SNMP, HTTP и SMTP. Поддержка протокола SNMP предполагает использование системы SNMP-мониторинга Power Net Agent разработки ООО «АТС-КОНВЕРС», или иных систем мониторинга, осуществляющих общие функции отображения, управления, оповещения об изменении состояния контролируемого ИБП.



Программное обеспечение адаптера выполняет постоянный обмен данными с контролируемым ИБП, анализируя получаемую информацию на предмет изменения его состояния и режима работы. При наличии каких-либо изменений состояния ИБП на станцию мониторинга отсылается сообщение, а также делается запись во внутренний энергонезависимый журнал событий адаптера.





АТС-КОНВЕРС

За счет использования адаптеров WEBtel II ES AUX первичная обработка информации производится на стороне контролируемого ИБП, что существенно снижает нагрузку на каналы связи и повышает быстродействие системы мониторинга при контроле большого количества объектов.



Адаптер, благодаря встроенному WEB-серверу, обеспечивает доступ к контролируемому ИБП с помощью любого распространенного WEB-браузера, что не требует установки специализированного программного обеспечения на станцию управления. А поддержка протокола SMTP позволяет информировать оператора об изменениях в контролируемом ИБП по электронной почте.





Особенности сетевого адаптера WEBtel II ES AUX:

  • Удалённый контроль и управление ИБП по протоколу SNMP версии 1;
  • Встроенный WEB-сервер, позволяющий контролировать ИБП с помощью любого распространенного web-браузера;
  • Контроль температуры и влажности окружающей среды посредством цифрового датчика температуры TS-100D и цифрового датчика влажности и температуры HTS-100D;
  • Контроль состояния до 4-х внешних дискретных датчиков (открытия дверей, разбития стекла, удара, вибрации, наличия напряжения, задымления и т.п.) посредством модуля дискретных входов MDS-4;
  • Дополнительный мониторинг ИБП по интерфейсу «сухие» контакты посредством модуля интерфейса AS/400 MRS-4 с 4-мя релейными выходами;
  • Отображение текущих входных/выходных и номинальных параметров ИБП;
  • Настройка программируемых параметров и флагов конфигурации ИБП;
  • Настройка и отображение параметров датчиковой среды;
  • Дистанционное управление ИБП (включение/выключение, перезапуск, отложенный перезапуск, включение/выключение управляемого входа, запуск тестирования батарей, управление звуковой сигнализацией);
  • Оповещение пользователя о событиях, возникающих в ИБП с помощью сообщений электронной почты;
  • Встроенный журнал событий большого объема (до 4096 записей), с часами реального времени;
  • Автоматическая коррекция хода встроенных часов с помощью SNTP сервера (сервера времени);
  • Настройка авторизации пользователей и защита от несанкционированного доступа;
  • Дистанционное обновление встроенного программного обеспечения;
  • Сброс настроек ИБП и адаптера на значения по умолчанию.
Основные параметры
Сетевой интерфейс Ethernet 100Base-TX/10Base-T (автоматический выбор), разъем Rj45
Поддерживаемые сетевые протоколы HTTP, SNMP, DHCP, TFTP, SMTP, Auto IP
Встроенное программное обеспечение SNMP-агент, WEB-сервер
Защита от несанкционированного доступа Паролевый доступ к режимам настройки и управления
Число адаптеров в сети Неограничено
Поддержка дополнительного оборудования Цифровой датчик температуры TS-100D, цифровой датчик влажности и температуры HTS-100D, модуль дискретных входов MDS-4, модуль интерфейса AS/400 MRS-4
Параметры электропитания
Номинальное напряжение питания (питание от внутреннего источника ИБП): 12 В
Потребляемая мощность Не более 1,5 Вт
Параметры цифровых датчиков TS-100D, HTS-100D
Диапазон контролируемых температур датчиков TS-100D, HTS-100D от - 40 до + 100 °С
Номинальная погрешность измерения температуры датчика TS-100D +/- 1 °С
Номинальная погрешность измерения температуры датчика HTS-100D +/- 2 °С
Диапазон измерения влажности датчика HTS-100D от 0 до 100%
Номинальная погрешность измерения влажности датчика HTS-100D +/- 5%
Условия работы:
Режим работы Непрерывный
Рабочая температура окружающего воздуха, °С от +1 до + 40
Размеры и масса:
Габаритные размеры (ШxВxГ), мм, не более 52x25x79
Масса, кг, не более 0,07
