ПРП-1

Переключатель резервного питания (Устройство автоматического включения резерва)



ПРП-1 является устройством автоматического переключения цепей электропитания 220(230) В/ 50 Гц для монтируемого в 19-ти дюймовую стойку оборудования. Предназначен для организации гарантированного электропитания однофазных приемников переменного тока за счёт подключения к двум входным источникам переменного тока 220(230) В / 50 Гц.



Количество входов, шт. 3
Номинальное входное напряжение, В 220 (230)
Предельный диапазон входного напряжения, В 175 - 390
Номинальный выходной ток, А 16
Номинальная выходная мощность, ВА / Вт 3500 / 3500
Время переключения, мс 4 - 6
Габаритные размеры (ВхШхГ), мм 44(1U)х483х245
Масса, кг 4,5
Цена: 73 920 Р.
Область применения:
  • Центры обработки данныхЦентры обработки данных
  • Оборудование связи и телекоммуникацийОборудование связи и телекоммуникаций
  • Серверы, рабочие станцииСерверы, рабочие станции
  • Промышленное оборудованиеПромышленное оборудование

ПРП-1 обеспечивает безобрывное автоматическое переключение электропитания подключенных к его выходу потребителей с основного питающего ввода на резервный и обратно при пропадании или недопустимом отклонении параметров напряжения.



В качестве источников электропитания основного и резервного вводов могут использоваться:

  • Две независимые однофазные сети переменного тока
  • Источник бесперебойного питания (ИБП) и независимая однофазная сеть переменного тока
  • Два ИБП или ИБП и двигатель-генераторная установка
  • Двигатель-генераторная установка и однофазная сеть переменного тока, или иные сочетания независимых источников электроэнергии

ПРП-1 контролирует значения напряжений и их частот на основном и резервном входах и величину тока нагрузки на выходе. Если параметры напряжения находятся в допустимых пределах, то выход ПРП-1 подключен к основному входу. При недопустимом отклонении параметров электроэнергии на основном входе ПРП-1 автоматически переключает нагрузку на резервный вход. При восстановлении параметров электроэнергии на основном входе ПРП-1 автоматически переключает нагрузку на электропитание от него.



Особенности и преимущества:

  • Работа с любой формой переменного напряжения позволяет подключать любые источники переменного тока, в том числе и с квазисинусоидальной формой выходного напряжения;
  • Независимые входы - источники переменного напряжения не обязательно должны иметь общую нейтраль;
  • Высокая устойчивостью к перенапряжениям по входам питания, как к импульсным до 4 кВ, так и длительным воздействиям;
  • Высокоскоростная защита нагрузки от воздействия перенапряжения, и автоматическое возобновление питания нагрузки при нормализации напряжения хотя бы на одном из входов;
  • Малое время переключения, включая время на обнаружение недопустимого отклонения напряжения (4-6 мс.);
  • Автоматическая защита от перегрузок и автоматическое повторное включение с задержкой;
  • Встроенная энергонезависимая память для ведения журнала событий в режиме реального времени;
  • Дистанционный контроль и управление в локальных и глобальных вычислительных сетях с помощью интерфейсов «сухие» контакты, RS-232 и WEB/SNMP адаптера.

ПРП-1 имеет третий вход и ручной переключатель обводной цепи, позволяющий вручную переключать электропитание подключенных к его выходу потребителей на источник электроэнергии, подключенный к третьему входу. Наличие третьего входа позволяет создавать на основе ПРП-1, например, систему последовательного резервирования двух ИБП, в которой первый ИБП подключен к основному входу ПРП-1, второй ИБП к резервному входу ПРП-1, а третий вход ПРП-1 к независимому источнику переменного тока.



В комплект поставки ПРП-1 входят вилка сетевая на провод и розетка сетевая на провод (IEC 60320). При поставке ПРП-1 по требованию заказчика возможно доукомплектование дополнительными шнурами питания.

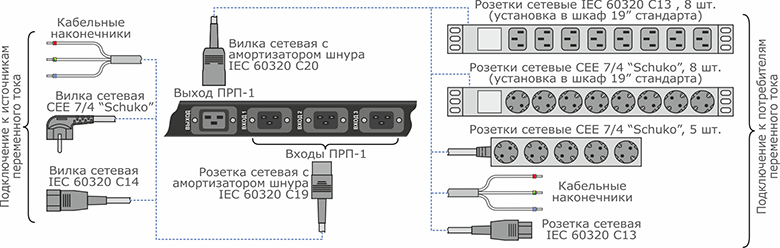

Варианты шнуров питания ПРП-1:



  • Высокоскоростная защитаВысокоскоростная защита
  • Встроенная энергонезависимая памятьВстроенная энергонезависимая память
  • Независимые входы переменного токаНезависимые входы переменного тока
  • Малое время переключенияМалое время переключения
  • Высокая устойчивостью к перенапряжениямВысокая устойчивостью к перенапряжениям
  • Автоматическая защита от перегрузокАвтоматическая защита от перегрузок
  • Работа с любой формой переменного напряженияРабота с любой формой переменного напряжения
  • Дистанционный контроль и управлениеДистанционный контроль и управление
Входные параметры:
Количество входов, шт 3
Номинальное входное напряжение, В 220 (230)
Номинальная частота входного напряжения, Гц 50
Форма входного переменного напряжения произвольная
Разность фаз входных напряжений произвольная
Предельный диапазон напряжения, В 175 – 390
Диапазон регулирования уставок переключения выхода при повыше-нии / понижении входного напряжения, В 176 – 269
Диапазон регулирования уставок переключения выхода при повыше-нии / понижении частоты входного напряжения, Гц 43 – 59
Мощность потребления при входном напряжении, В·А, не более 10
Выходные параметры:
Диапазон напряжения (в пределах диапазона уставок переключения), В 176 – 269
Номинальный выходной ток, А 16
Номинальная выходная мощность, ВА / Вт 3500 / 3500
Коэффициент мощности нагрузки 0,5 – 1
Коэффициент амплитуды тока нагрузки, не более 3,5
Перегрузка в течение нормируемого интервала времени, %, не более 120 – 2 мин, 150 – 5 с, 175 – 2 с, 230 – 1 с, 400 – 0,05 с
Время переключения, мс 4 – 6
КПД при номинальной нагрузке, не менее 0,99
Средства дистанционного контроля и управления
Изолированный RS-232 Подключение к порту RS-232 ПЭВМ
ПО для дистанционного контроля и управления Power Agent TS
Релейный интерфейс «сухие» контакты Подключение к ПЭВМ через плату дискретного ввода / вывода
Web/SNMP адаптер типа WEBtel (по дополнительному заказу) Контроль и управление в сетях Internet/Intranet
Система SNMP мониторинга Power Net Agent (по дополнительному заказу) Контроль и управление ПРП и иным оборудованием в сети Internet
Соответствие стандартам
Безопасность ГОСТ Р МЭК 60950 класс I
Помехоэмиссия и помехоустойчивость ГОСТ Р 50745 класс B
Условия работы:
Режим работы Непрерывный
Рабочая температура окружающего воздуха, С от + 1 до + 40
Охлаждение Естественное
Степень защиты по ГОСТ 14254 IP20
Исполнение по воздействию внешних механических факторов по ГОСТ 17516.1 М1
Размеры и масса:
Габаритные размеры (ВхШхГ), мм 44(1U)х483х245
Масса, кг 4,5

АТС-КОНВЕРС
WEB/SNMP-адаптер

Адаптер для контроля и управления Переключателями резервного питания ПРП-1 в локальных и глобальных вычислительных сетях.

Подробнее >>

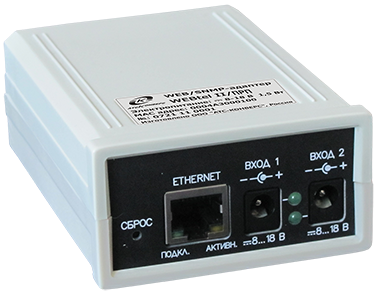

АТС-КОНВЕРС
WEB/SNMP-адаптер промышленного назначения

Адаптер для контроля и управления Переключателями резервного питания в локальных и глобальных вычислительных сетях.

Подробнее >>




В комплект поставки ПРП-1 входят вилка сетевая на провод и розетка сетевая на провод (IEC 60320). При поставке ПРП-1 по требованию заказчика возможно доукомплектование дополнительными шнурами питания.



Варианты шнуров питания ПРП-1:



Power Agent TS

Программное обеспечение для дистанционного контроля и управления переключателями резервного питания ПРП-1.



Программа Power Agent TS обеспечивает:

АТС-КОНВЕРС
  • отображение текущих значений измеряемых параметров ПРП;
  • отображение и изменение уставок ПРП;
  • накопление и запись результатов измерений параметром ПРП в файл для после-дующего анализа, как в виде графика, так и с помощью других программных средств (при сохранении результатов в виде текстового файла);
  • оповещение пользователя о различных ситуациях в системе электропитания;
  • ведение журнала с автоматической записью происходящих событий;
  • сохранение журнала событий в текстовом файле для последующей распечатки;
  • мониторинг системы электропитания с паролевым доступом, просмотр журнала, диаграммы времени работы и файла графиков, управление, настройку парамет-ров ПРП в локальной компьютерной сети.


Скачать Power Agent TS >>
