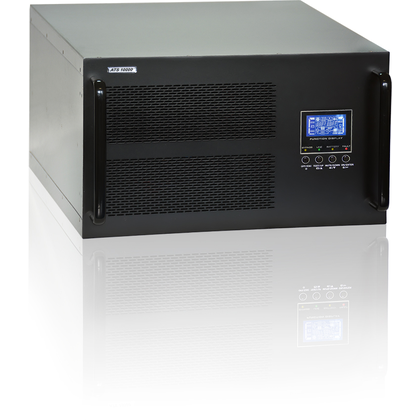

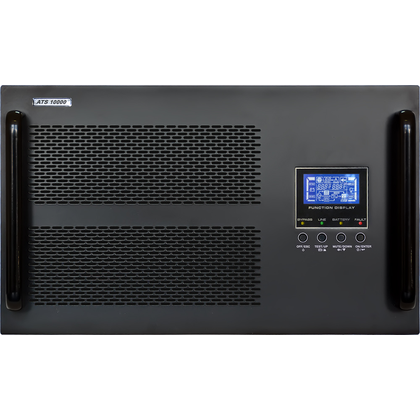

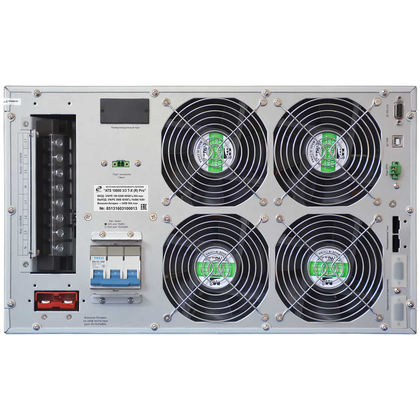

ATS 10000 3/3 T-X (R) Pro

Источник бесперебойного питания On-Line типа повышенной надёжности. Предназначен для организации систем бесперебойного электропитания и надёжной защиты ответственного однофазного/ трёхфазного промышленного оборудования и объектов с повышенным уровнем помех и значительным отклонением напряжения сети.



Номинальная мощность Pном, кВА/кВт 10/9
Количество фаз на входе/выходе 3/3
Зарядный ток, обеспечиваемый зарядным устройством ИБП, А 4,0
Наличие встроенных аккумуляторов Нет
Номинальное напряжение батареи, В 240
Габаритные размеры (ВхШхГ), мм 266(6U)x438x668
Масса, кг 42
Цена: По запросу
Область применения:
  • Офисное и промышленное оборудованиеОфисное и промышленное оборудование
  • Оборудование объектов связи и телекоммуникацийОборудование объектов связи и телекоммуникаций
  • Производственные и промышленные объектыПроизводственные и промышленные объекты
  • ЦОДы, серверы, рабочие станцииЦОДы, серверы, рабочие станции

Высокая устойчивость к воздействию повышенного напряжения позволяет ИБП работать в штатном режиме при скачкообразных повышениях напряжения сети без дополнительных устройств защиты.



Повышенные коэффициенты полезного действия во всех режимах работы ИБП: дежурном, автономном и режиме экономии энергии.



Высокая перегрузочная способность позволяет подключать к ИБП серии EcoPower Pro нагрузки с большими пусковыми токами.



Повышенные коэффициенты входной и выходной мощности. Это делает наиболее эффективным энергопотребление ИБП и обеспечивает эффективную работу с нелинейными нагрузками.



Увеличение выходной мощности и времени автономной работы за счёт параллельного соединения ИБП и батарейных модулей. ИБП соединяются по принципу резервирования N+1 (до 3-х ИБП) для повышения надёжности системы.



Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети. Это обеспечивает стабильное электропитание нагрузки и сокращение количества циклов заряд-разряд батареи, сохраняя, тем самым, её ресурс.



Форма напряжения на выходе – чистая синусоида, что обеспечивает возможность подключения к ИБП нагрузок, чувствительных к форме питающего напряжения.



Уникальная функция энергосбережения. В диапазоне напряжения, заданном пользователем, ИБП работают по обводной цепи, с КПД до 97%, тем самым повышая эффективность энергопотребления.



Двойное преобразование электроэнергии. Отсутствие перерывов выходного напряжения при переходе из дежурного режима в автономный и обратно.



Длительное время автономной работы. ИБП ATS 10000 3/3 T-X (R) Pro предназначен для работы с батарейными модулями BP 240-9-3U (M) Pro или с внешними аккумуляторными батареями. ИБП имеет встроенное зарядное устройство высокой мощности, а так же имеет возможность подключения дополнительных внешних зарядных устройств CHR 240-4-E, CHR 240-12-E-50 и CHR 240-24-E-50 повышенной мощности, что позволяет подключать аккумуляторную батарею большой ёмкости или параллельное подключение нескольких батарейных модулей, тем самым обеспечивая возможность продолжительной работы в автономном режиме при длительных перерывах сетевого напряжения.
Мы предлагаем Вам аккумуляторные батареи, которые идеально подходят для работы с нашими источниками бесперебойного питания и не требуют обслуживания во время эксплуатации.



ИБП имеет стоечное исполнение. Для установки ИБП в телекоммуникационный шкаф или стойку стандарта 19” дополнительно следует заказать монтажный комплект МК25.



Дистанционный контроль и управление: по последовательному порту RS-232 или USB с помощью ПО UPS Agent, по релейному интерфейсу AS/400 с помощью платы интерфейса AS/400 "AS/400 R-X", а так же глобальный мониторинг и управление в сетях Internet/Intranet по протоколу SNMP при помощи встраиваемого WEB/SNMP-адаптера WEBtel II ES AUX с интегрированным WEB-сервером.
Внимание! WEB/SNMP-адаптер "WEBtel II ES AUX" или плата интерфейса AS/400 "AS/400 R-X" не входят в комплект поставки ИБП и могут быть заказаны дополнительно!



WEBtel II ES AUX позволяет дополнительно подключать:

  • Высокая устойчивость к воздействию повышенного напряженияВысокая устойчивость к воздействию повышенного напряжения
  • Повышенные коэффициенты полезного действияПовышенные коэффициенты полезного действия
  • Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сетиСтабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети
  • Повышенные коэффициенты входной и выходной мощностиПовышенные коэффициенты входной и выходной мощности
  • Увеличение выходной мощности и многократное масштабирование суммарной ёмкости АБУвеличение выходной мощности и многократное масштабирование суммарной ёмкости АБ
  • Форма напряжения на выходе - чистая синусоидаФорма напряжения на выходе - чистая синусоида
  • Длительное время автономной работыДлительное время автономной работы
  • Уникальная функция энергосбереженияУникальная функция энергосбережения
  • Высокая перегрузочная способность  позволяет подключать к ИБП нагрузки с большими пусковыми токамиВысокая перегрузочная способность позволяет подключать к ИБП нагрузки с большими пусковыми токами
  • Дистанционный контроль и управлениеДистанционный контроль и управление
Входные параметры:
Количество фаз 3
Номинальное напряжение / частота, В /Гц 220/380(230/400) / 50(60)
Допустимый диапазон изменения частоты, Гц 46-54 / 56-64
Максимальный входной ток фаз L1/L2/L3 при номинальной нагрузке, А 28/20/20
Коэффициент мощности 0,99
Воздействие повышенного фазного напряжения в течение нормируемого интервала времени, В 350 в течение 10 с
Выходные параметры:
Количество фаз 3
Номинальная мощность Pном, кВА/кВт 10/9
Номинальное фазное напряжение, В 220 +/-1%
Номинальная частота, Гц 50 +/-0,1
Форма напряжения Синусоидальная
Перегрузка при работе в дежурном режиме, % от Pном 110 в течение 10 мин., 130 в течение 60 сек., более 130 в течение 1 сек.
Перегрузка при работе в автономном режиме, % от Pном 110 в течение 30 сек., 130 в течение 10 сек., более 130 в течение 1 сек.
Перегрузка при работе по встроенной обводной цепи, % от Pном более 130 в течение 1 мин.
Время перерыва напряжения при переключении дежурный/автономный режим, мс 0
КПД в режимах: дежурный / автономный / экономии 0,91 / 0,87 / 0,97
Батареи:
Рекомендуемый тип Герметичные, свинцово-кислотные, необслуживаемые
Номинальное напряжение 240
Наличие встроенных аккумуляторов Нет
Зарядный ток, обеспечиваемый зарядным устройством ИБП, А 4,0
Тип батарейного модуля BP 240-9-3U (M) Pro
Максимальное количество подключаемых батарейных модулей от 2 до 6 (кратно 2)
Максимальная ёмкость внешних АБ, А*ч 54
Средства дистанционного контроля и управления:
Изолированные порты RS-232, USB Подключение к ПЭВМ через порт RS-232 или USB
ПО для дистанционного контроля и управления "UPS Agent 1.2.1" (входит в комплект поставки)
WEB/SNMP-адаптер, плата интерфейса AS/400 Устанавливается по дополнительному заказу
Условия работы:
Режим работы Непрерывный
Охлаждение Принудительное
Рабочая температура окружающего воздуха, С от 0 до +40
Относительная влажность, %, не более 95 (без конденсации влаги)
Степень защиты по ГОСТ 14254 IP 20
Группа исполнения по воздействию внешних механических факторов М1
Акустический шум (на радиусе 1 м), dB, не более 50
Размеры и масса:
Габаритные размеры (ВхШхГ), мм 266(6U)x438x668
Масса, кг 42
