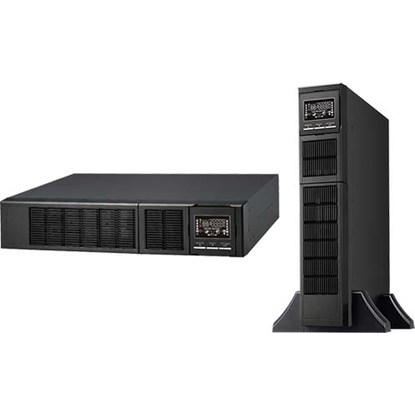

ATS 1500 R-BE

Источник бесперебойного питания серии OnePower Pro

АТС-КОНВЕРС



ИБП On-Line типа, повышенной надёжности, с выходным коэффициентом мощности равным единице и набором функций экономии энергии.

Применение современных схемотехнических решений позволяет ИБП серии OnePower Pro обеспечивать надёжную защиту оборудования и объектов как промышленного, так и бытового назначения от нарушений качества электроэнергии в сети переменного тока.



Номинальная мощность Pном, ВА/Вт 1500/1500
Зарядный ток, обеспечиваемый зарядным устройством ИБП, А 12
Наличие встроенных аккумуляторов Да
Номинальное напряжение батареи, В 36
Габаритные размеры (ВхШхГ), мм 88(2U)x438x420
Масса, кг 15,6
Цена: 75 960 Р.
Область применения:
  • Оборудование связи и телекоммуникацийОборудование связи и телекоммуникаций
  • Серверы, рабочие станцииСерверы, рабочие станции
  • Офисное оборудованиеОфисное оборудование
  • Промышленное оборудованиеПромышленное оборудование

Выходной коэффициент мощности равен единице.ИБП имеют одинаковую номинальную мощность как при активной, так и при нелинейной или смешанной нагрузке.



Мощное интеллектуальное программируемое зарядное устройство позволяет подключать к ИБП и быстро заряжать внешнюю аккумуляторную батарею большой ёмкости.



Высокая устойчивость к воздействию повышенного напряжения позволяет ИБП работать в штатном режиме при скачкообразных повышениях напряжения сети без дополнительных устройств защиты.



Двойное преобразование электроэнергии. Отсутствие перерывов выходного напряжения при переходе из дежурного режима в автономный и обратно.



Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети. Это обеспечивает стабильное электропитание нагрузки и сокращение количества циклов заряд-разряд батареи, сохраняя, тем самым, её ресурс.



Форма напряжения на выходе - чистая синусоида, что обеспечивает возможность подключения к ИБП нагрузок, чувствительных к форме питающего напряжения.



Функция энергосбережения. В диапазоне напряжения, заданном пользователем, ИБП работают по обводной цепи с КПД до 96%, тем самым повышая эффективность энергопотребления.



Увеличенное время работы наиболее ответственных потребителей. ИБП имеют управляемый выход для подключения периферийного оборудования. Время работы выхода в автономном режиме ограничивается пользователем а, следовательно, увеличивается время работы ответственных потребителей.



Высокая перегрузочная способность позволяет подключать к ИБП серии OnePower Pro нагрузку с повышенными пусковыми токами.



Повышенные коэффициенты входной и выходной мощности. Это делает наиболее эффективным энергопотребление ИБП и обеспечивает эффективную работу со всеми типами нагрузок.



ИБП могут комплектоваться устройствами комплексной защиты, обеспечивающими дополнительную защиту от перепадов напряжения до 440 В и грозозащиту II класса.



Универсальное конструктивное исполнение, предусматривающее установку как в промышленную стойку стандарта 19”, так и вертикальную установку на горизонтальной поверхности при помощи комплекта опор.



Длительное время автономной работы. ИБП ATS 1500 R-BE имеет встроенные аккумуляторные батареи, а так же предназначен для работы с батарейными модулями BP 36-18-2U (E), которые соединяются параллельно. ИБП имеет встроенное зарядное устройство высокой мощности, а так же имеет возможность подключения дополнительного внешнего зарядного устройства повышенной мощности CHR 36-15-E, что позволяет подключать большое количество батарейных модулей, тем самым обеспечивая возможность продолжительной работы в автономном режиме при длительных перерывах сетевого напряжения.



Дистанционный контроль и управление по последовательному порту RS-232 или USB с помощью ПО UPS Agent, посредством релейного интерфейса AS/400 с помощью платы интерфейса AS/400 "AS/400 R-X", а так же мониторинг и управление в сетях Internet/Intranet по протоколам HTTP и SNMP при помощи WEB/SNMP-адаптера WEB/SNMP-адаптера WEBtel II ES AUX с интегрированным WEB-сервером.
Внимание! WEB/SNMP-адаптер "WEBtel II ES AUX" или плата интерфейса AS/400 "AS/400 R-X" не входят в комплект поставки ИБП и могут быть заказаны дополнительно!



WEBtel II ES AUX позволяет дополнительно подключать:

  • модуль интерфейса AS/400 "MRS-4" для одновременного контроля и управления ИБП посредством интерфейса AS/400 и по протоколам HTTP/SNMP в сетях Internet/Intranet;
  • модуль дискретных входов "MDS-4", позволяющий осуществлять контроль состояния до четырех дискретных датчиков;
  • цифровые датчики влажности и температуры окружающей среды TS-100D и HTS-100D.
  • Высокая перегрузочная способностьВысокая перегрузочная способность
  • Мощное интеллектуальное программируемое зарядное устройство и ускоренный заряд батарейМощное интеллектуальное программируемое зарядное устройство и ускоренный заряд батарей
  • Высокая устойчивость к воздействию повышенного напряженияВысокая устойчивость к воздействию повышенного напряжения
  • Выходной коэффициент мощности равен единицеВыходной коэффициент мощности равен единице
  • Повышенная надёжностьПовышенная надёжность
  • Функция энергосбереженияФункция энергосбережения
  • Универсальное конструктивное исполнение предполагает установку как в стойку стандарта 19”, так и вертикальную установкуУниверсальное конструктивное исполнение предполагает установку как в стойку стандарта 19”, так и вертикальную установку
  • Форма напряжения на выходе - чистая синусоидаФорма напряжения на выходе - чистая синусоида
  • Длительное время автономной работыДлительное время автономной работы
  • Увеличенное время работы наиболее ответственных потребителейУвеличенное время работы наиболее ответственных потребителей
  • Повышенные коэффициенты входной и выходной мощностиПовышенные коэффициенты входной и выходной мощности
  • Дистанционный контроль и управлениеДистанционный контроль и управление
  • Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сетиСтабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети
Входные параметры:
Номинальное напряжение / частота, В /Гц 220 (230) / 50
Нижний порог перехода в автономный режим работы, В 160, 140, 120, 110 +/-5% при нагрузках 100-80, 79-70, 69-60, 59-0 %
Нижний порог возврата в дежурный режим работы, В 170, 150, 130, 120 +/-5% при нагрузках 100-80, 79-70, 69-60, 59-0 %
Верхний порог перехода в автономный режим работы, В 300 +/-5%
Верхний порог возврата в дежурный режим работы, В 290 +/-5%
Допустимый диапазон изменения частоты, Гц 40-70
Номинальный входной ток при полностью заряженной батарее, А, не более 7,7
Входной коэффициент мощности 0,99
Воздействие повышенного напряжения в течение нормируемого интервала времени, В 350 в течение 10 сек.
Выходные параметры:
Номинальная мощность Pном, ВА/Вт 1500/1500
Выходной коэффициент мощности 1
Номинальное напряжение, В 200/208/220/230/240 +/-1%
Номинальная частота, Гц 50/60 +/-0,1
Частота при синхронизации с сетью и уставке частоты 50/60 Гц, Гц 47–53 / 57–63
Форма напряжения Синусоидальная
Коэффициент гармоник выходного напряжения при линейной / нелинейной нагрузке, %, не более 2 / 4
Перегрузка при работе в дежурном режиме, % от Pном 130 в течение 5 мин., 140 в течение 30 сек., более 140 в течение 1 сек.
Перегрузка при работе в автономном режиме, % от Pном 130 в течение 2 мин., 140 в течение 10 сек., более 140 в течение 1 сек.
Перегрузка при работе по встроенной обводной цепи, % от Pном более 130 в течение 1 мин.
Время перерыва напряжения при переключении дежурный/автономный режим, мс 0
Коэффициент амплитуды тока нагрузки, не более 3
КПД в режимах: дежурный / автономный / экономии 0,89 / 0,88 / 0,96
Количество и тип выходных розеток IEC 60320 C13 - 8 шт.
Батареи:
Рекомендуемый тип Герметезированные, свинцово-кислотные, необслуживаемые
Номинальное напряжение батареи 36
Наличие встроенных аккумуляторов Да
Номинальное напряжение /ёмкость одного встроенного аккумулятора, В /А*ч 12 / 9
Количество встроенных аккумуляторов 3
Максимальный ток, потребляемый ИБП от АБ, А 50
Максимальный зарядный ток, обеспечиваемый зарядным устройством ИБП, А 12
Напряжение, обеспечиваемое зарядным устройством ИБП, В 41,1 +/-1%
Тип батарейного модуля BP 36-18-2U (E)
Максимальное количество подключаемых батарейных модулей 6
Обводная цепь (Bypass):
Автоматический переход При перегрузке, перегреве, выходе из строя инвертора ИБП или выключении изделия кнопкой «Выключение ИБП»
Время перерыва выходного напряжения при переключении дежурный режим/ обход, мс, не более 4
Допустимый диапазон изменения входного напряжения при работе по встроенной обводной цепи, В (программируется в указанных пределах) 170-264
Допустимый диапазон изменения частоты входного напряжения при работе по встроенной обводной цепи, Гц (программируется в указанных пределах) 45 – 55 (при частоте напряжения сети переменного тока 50 Гц)
55 – 65 (при частоте напряжения сети переменного тока 60 Гц)
Соответствие стандартам:
Безопасность ГОСТ Р МЭК 60950-1 класс I
Помехоэмиссия ГОСТ Р МЭК 51318.14.1
Помехоустойчивость ГОСТ Р МЭК 51318.14.2 кат. II
Устойчивость к микросекундным импульсным помехам (МИП) ГОСТ Р 51317.4.5 класс 3
Устойчивость к наносекундным импульсным помехам (НИП) ГОСТ Р 30804.4.4 степень жесткости испытаний 3
Средства дистанционного контроля и управления:
Изолированные порты RS-232, USB Подключение к ПЭВМ через порт RS-232 или USB
ПО для дистанционного контроля и управления "UPS Agent" (входит в комплект поставки ИБП)
WEB/SNMP-адаптер, плата интерфейса AS/400 ("сухие" контакты), плата интерфейса RS-485 (ModBus) Устанавливается по дополнительному заказу
Условия работы:
Режим работы Непрерывный
Охлаждение Принудительное
Рабочая температура окружающего воздуха, С от 0 до +40
Относительная влажность, %, не более 95 (без конденсации влаги)
Температура транспортирования / хранения, С От –50 до +50 / от –20 до +50 (От –50 до +50 / от +5 до +40 для ИБП со встроенной АБ)
Степень защиты по ГОСТ 14254 IP 20
Группа исполнения по воздействию внешних механических факторов по ГОСТ 17516.1 М1
Акустический шум (на радиусе 1 м), dB, не более 50
Размеры и масса:
Габаритные размеры (ВхШхГ), мм 88(2U)x438x420
Масса, кг 15,6

АТС-КОНВЕРС
Батарейный модуль

Батарейные модули серии BP и используются для работы с однофазными источниками бесперебойного питания серии EcoPower для увеличения времени автономной работы.

Подробнее >>

АТС-КОНВЕРС
Монтажный комплект

Монтажные комплекты МК предназначены для установки источников бесперебойного питания серии EcoPower, а так же батарейных модулей серий BP, в телекоммуникационный шкаф или стойку 19-ти дюймового стандарта.

Подробнее >>

АТС-КОНВЕРС
WEB/SNMP-адаптер

Встраиваемый WEB/SNMP-адаптер для контроля и управления Источниками бесперебойного питания серий EcoPower в локальных и глобальных вычислительных сетях.

Подробнее >>

АТС-КОНВЕРС
Плата интерфейса AS/400

Плата интерфейса AS/400 “AS/400 R-X” предназначена для дистанционного контроля и управления источниками бесперебойного электропитания серии EcoPower.

Подробнее >>

АТС-КОНВЕРС
Переключатель резервного питания (Устройство автоматического включения резерва)

ПРП-1 является устройством автоматического переключения цепей электропитания и предназначен для организации последовательного резервирования двух источников бесперебойного питания.

Подробнее >>

АТС-КОНВЕРС
Модуль последовательного резервирования ИБП

Модуль последовательного резервирования RBS 3K-220V предназначен для организации последовательного резервирования двух одинаковых однофазных источников бесперебойного питания (ИБП) On-Line типа с целью обеспечения надежного электропитания ответственных потребителей электроэнергии.

Подробнее >>

АТС-КОНВЕРС
Модуль внешней обводной цепи с управляемым выходом

Модуль обеспечивает переключение питания нагрузки на сеть переменного тока в обход ИБП посредством ручного переключателя обводной цепи с целью обслуживания или замены ИБП без нарушения подключения нагрузок.

Подробнее >>

АТС-КОНВЕРС
Дополнительное внешнее зарядное устройство

Дополнительные внешние зарядные устройства CHR предназначены для заряда и содержания аккумуляторных батарей и батарейных модулей, используемых совместно с источниками бесперебойного питания серии EcoPower.

Подробнее >>


Время автономной работы ИБП ATS 1500 R-BE:

-- 100 Вт 200 Вт 300 Вт 400 Вт 500 Вт 600 Вт 700 Вт 800 Вт 900 Вт 1000 Вт 1100 Вт 1200 Вт 1300 Вт 1400 Вт 1500 Вт
ATS 1500 R-BE 1 час
33 мин.
50 мин. 27 мин. 18 мин. 14 мин. 10 мин. 9 мин. 7 мин. 6 мин. 5 мин. 4,5 мин. 4 мин. 3,5 мин. 3 мин. 2,5 мин.
ATS 1500 R-BE
+ 1шт. x BP 36-18-2U (E)
5 час.
30 мин.
3 час.
19 мин.
2 час. 1 час
29 мин.
1 час 50 мин. 41 мин. 36 мин. 26 мин. 21 мин. 18 мин. 16 мин. 14 мин. 12,5 мин. 11 мин.
ATS 1500 R-BE
+ 2шт. x BP 36-18-2U (E)
10 час.
37 мин.
6 час. 3 час.
41 мин.
2 час.
42 мин.
2 час. 1 час
38 мин.
1 час
12 мин.
1 час
2 мин.
55 мин. 47 мин. 45 мин. 40 мин. 37 мин. 30 мин. 25 мин.
ATS 1500 R-BE
+ 3шт. x BP 36-18-2U (E)
14 час.
50 мин.
9 час.
17 мин.
5 час.
35 мин.
3 час.
53 мин.
3 час.
2 мин.
2 час.
30 мин.
2 час. 1 час
44 мин.
1 час
31 мин.
1 час
7 мин.
1 час
3 мин.
58 мин. 53 мин. 49 мин. 43 мин.
ATS 1500 R-BE
+ 4шт. x BP 36-18-2U (E)
19 час.
6 мин.
12 час.
25 мин.
7 час.
43 мин.
5 час.
22 мин.
4 час. 3 час.
18 мин.
2 час.
45 мин.
2 час.
23 мин.
1 час
57 мин.
1 час
45 мин.
1 час
37 мин.
1 час
29 мин.
1 час
10 мин.
1 час
5 мин.
1 час
ATS 1500 R-BE
+ 5шт. x BP 36-18-2U (E)
23 час.
35 мин.
15 час.
11 мин.
9 час.
43 мин.
6 час.
48 мин.
5 час.
4 мин.
4 час.
3 мин.
3 час.
27 мин.
2 час.
58 мин.
2 час.
36 мин.
2 час.
9 мин.
2 час. 1 час
50 мин.
1 час
40 мин.
1 час
33 мин.
1 час
12 мин.
ATS 1500 R-BE
+ 6шт. x BP 36-18-2U (E)
27 час.
52 мин.
17 час.
56 мин.
11 час.
57 мин.
8 час.
23 мин.
6 час.
25 мин.
5 час. 4 час.
16 мин.
3 час.
35 мин.
3 час.
5 мин.
2 час.
46 мин.
2 час.
33 мин.
2 час.
10 мин.
2 час. 1 час
50 мин.
1 час
42 мин.

UPS Agent

Программное обеспечение для дистанционного контроля и управления по последовательному порту RS-232 или USB.

Особенности программного обеспечения UPS Agent:

АТС-КОНВЕРС

Программа UPS Agent предназначена для обеспечения надежной работы потребителей, подключенных к ИБП, путем организации непрерывного интеллектуального контроля и управления устройством.

Программа UPS Agent обеспечивает:
  • Мониторинг основных параметров ИБП, в том числе входное и выходное напряжения, частоты, уровня нагрузки, остаточной емкости батарей и температуры инвертора ИБП;
  • Информирование пользователя о параметрах внешней питающей сети и режимах работы ИБП;
  • Настройку работы ИБП по расписанию;
  • Дистанционный перезапуск оборудования, подключённого к ИБП;
  • Ведение журнала системных событий ИБП для последующего анализа;
  • Сбор статистики по ключевым системным событиям;
  • Упрощение анализа причин сбоев оборудования и помощь в принятии решений по исключению сбоев в будущем.
