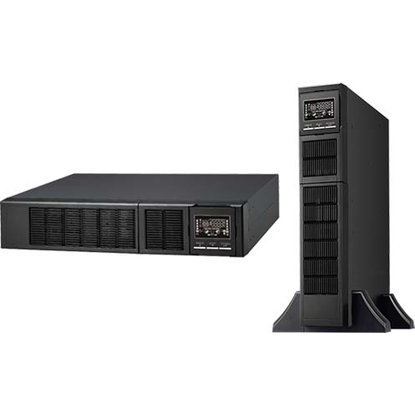

ATS 6000 R-E

Источник бесперебойного питания серии OnePower Pro



ИБП On-Line типа, повышенной надёжности, с выходным коэффициентом мощности равным единице и набором функций экономии энергии.

Применение современных схемотехнических решений позволяет ИБП серии OnePower Pro обеспечивать надёжную защиту оборудования и объектов как промышленного, так и бытового назначения от нарушений качества электроэнергии в сети переменного тока.



Номинальная мощность Pном, ВА/Вт 6000/6000
Зарядный ток, обеспечиваемый зарядным устройством ИБП, А 4 +/-10%
Наличие встроенных аккумуляторов Нет
Номинальное напряжение батареи, В 240
Габаритные размеры (ВхШхГ), мм 88(2U)x438x634
Масса, кг 14,0
Цена: 207 600 Р.
Область применения:
  • Оборудование связи и телекоммуникацийОборудование связи и телекоммуникаций
  • Серверы, рабочие станцииСерверы, рабочие станции
  • Офисное оборудованиеОфисное оборудование
  • Промышленное оборудованиеПромышленное оборудование

Выходной коэффициент мощности равен единице.ИБП имеют одинаковую номинальную мощность как при активной, так и при нелинейной или смешанной нагрузке.



Мощное интеллектуальное программируемое зарядное устройство позволяет подключать к ИБП и быстро заряжать внешнюю аккумуляторную батарею большой ёмкости.



Высокая устойчивость к воздействию повышенного напряжения позволяет ИБП работать в штатном режиме при скачкообразных повышениях напряжения сети без дополнительных устройств защиты.



Двойное преобразование электроэнергии. Отсутствие перерывов выходного напряжения при переходе из дежурного режима в автономный и обратно.



Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети. Это обеспечивает стабильное электропитание нагрузки и сокращение количества циклов заряд-разряд батареи, сохраняя, тем самым, её ресурс.



Форма напряжения на выходе - чистая синусоида, что обеспечивает возможность подключения к ИБП нагрузок, чувствительных к форме питающего напряжения.



Функция энергосбережения. В диапазоне напряжения, заданном пользователем, ИБП работают по обводной цепи с КПД до 97%, тем самым повышая эффективность энергопотребления.



Высокая перегрузочная способность позволяет подключать к ИБП серии OnePower Pro нагрузку с повышенными пусковыми токами.



Повышенные коэффициенты входной и выходной мощности. Это делает наиболее эффективным энергопотребление ИБП и обеспечивает эффективную работу со всеми типами нагрузок.



Увеличение выходной мощности и времени автономной работы за счёт параллельного соединения ИБП и батарейных модулей. ИБП соединяются по принципу резервирования N+1 для повышения надёжности системы.



ИБП могут комплектоваться устройствами комплексной защиты, обеспечивающими дополнительную защиту от перепадов напряжения до 440 В и грозозащиту II класса.



Универсальное конструктивное исполнение, предусматривающее установку как в промышленную стойку стандарта 19”, так и вертикальную установку на горизонтальной поверхности при помощи комплекта опор.



Длительное время автономной работы. ИБП ATS 6000 R-E предназначен для работы с батарейными модулями BP 240-9-3U (E), которые могут быть соединены параллельно, или с внешними аккумуляторными батареями. ИБП имеет встроенное зарядное устройство высокой мощности, а так же имеет возможность подключения дополнительных внешнешних зарядных устройств повышенной мощности CHR 240-4-E, CHR 240-12-E-50 и CHR 240-24-E-50, что позволяет подключать аккумуляторную батарею большой ёмкости или параллельное подключение нескольких батарейных модулей, тем самым обеспечивая возможность продолжительной работы в автономном режиме при длительных перерывах сетевого напряжения.
Для удобного и компактного размещения аккумуляторных батарей ООО "АТС-КОНВЕРС" предлагает Вам батарейные шкафы BC-8, BC-12, BC-16. Так же мы предлагаем Вам аккумуляторные батареи, которые идеально подходят для работы с нашими источниками бесперебойного питания и могут устанавливаться в жилых зонах, так как не требуют обслуживания во время эксплуатации.



Дистанционный контроль и управление по последовательному порту RS-232 или USB с помощью ПО UPS Agent, посредством релейного интерфейса AS/400 с помощью платы интерфейса AS/400 "AS/400 R-X", а так же мониторинг и управление в сетях Internet/Intranet по протоколам HTTP и SNMP при помощи WEB/SNMP-адаптера WEBtel II ES AUX с интегрированным WEB-сервером.
Внимание! WEB/SNMP-адаптер "WEBtel II ES AUX" или плата интерфейса AS/400 "AS/400 R-X" не входят в комплект поставки ИБП и могут быть заказаны дополнительно!



WEBtel II ES AUX позволяет дополнительно подключать:

  • модуль интерфейса AS/400 "MRS-4" для одновременного контроля и управления ИБП посредством интерфейса AS/400 и по протоколам HTTP/SNMP в сетях Internet/Intranet;
  • модуль дискретных входов "MDS-4", позволяющий осуществлять контроль состояния до четырех дискретных датчиков;
  • цифровые датчики влажности и температуры окружающей среды TS-100D и HTS-100D.
  • Функция энергосбереженияФункция энергосбережения
  • Высокая перегрузочная способностьВысокая перегрузочная способность
  • Мощное интеллектуальное программируемое зарядное устройство и ускоренный заряд батарейМощное интеллектуальное программируемое зарядное устройство и ускоренный заряд батарей
  • Высокая устойчивость к воздействию повышенного напряженияВысокая устойчивость к воздействию повышенного напряжения
  • Выходной коэффициент мощности равен единицеВыходной коэффициент мощности равен единице
  • Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети.Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети.
  • Повышенная надёжностьПовышенная надёжность
  • Форма напряжения на выходе - чистая синусоидаФорма напряжения на выходе - чистая синусоида
  • Длительное время автономной работыДлительное время автономной работы
  • Повышенные коэффициенты входной и выходной мощностиПовышенные коэффициенты входной и выходной мощности
  • Дистанционный контроль и управлениеДистанционный контроль и управление
  • Универсальное конструктивное исполнение предполагает установку как в стойку стандарта 19”, так и вертикальную установкуУниверсальное конструктивное исполнение предполагает установку как в стойку стандарта 19”, так и вертикальную установку
  • Увеличение выходной мощности и многократное масштабирование суммарной ёмкости АБУвеличение выходной мощности и многократное масштабирование суммарной ёмкости АБ
Входные параметры:
Номинальное напряжение / частота, В /Гц 220 (230) / 50
Нижний порог перехода в автономный режим работы, В 176, 110 +/-3% при нагрузках 100-60, 59-0 %
Нижний порог возврата в дежурный режим работы, В 186, 120 +/-5% при нагрузках 100-60, 59-0 %
Верхний порог перехода в автономный режим работы, В 300 +/-3%
Верхний порог возврата в дежурный режим работы, В 290 +/-3%
Допустимый диапазон изменения частоты, Гц 40-70
Номинальный входной ток при полностью заряженной батарее, А, не более 30
Входной коэффициент мощности 0,99
Воздействие повышенного напряжения в течение нормируемого интервала времени, В 350 в течение 10 сек.
Выходные параметры:
Номинальная мощность Pном, ВА/Вт 6000/6000
Выходной коэффициент мощности 1
Номинальное напряжение, В 208/220/230/240 +/-1%
Номинальная частота, Гц 50/60 +/-0,1
Частота при синхронизации с сетью и уставке частоты 50/60 Гц, Гц 46–54 / 56–64
Форма напряжения Синусоидальная
Коэффициент гармоник выходного напряжения при линейной / нелинейной нагрузке, %, не более 1 / 4
Перегрузка при работе в дежурном режиме, % от Pном 110 в течение 10 мин., 130 в течение 1 мин., более 130 в течение 1 сек.
Перегрузка при работе в автономном режиме, % от Pном 110 в течение 30 сек., 130 в течение 10 сек., более 130 в течение 1 сек.
Перегрузка при работе по встроенной обводной цепи, % от Pном более 130 в течение 1 мин.
Время перерыва напряжения при переключении дежурный/автономный режим, мс 0
Коэффициент амплитуды тока нагрузки, не более 3
КПД в режимах: дежурный / автономный / экономии 0,935 / 0,92 / 0,97
Батареи:
Рекомендуемый тип Герметезированные, свинцово-кислотные, необслуживаемые
Номинальное напряжение батареи 240
Наличие встроенных аккумуляторов Нет
Максимальный ток, потребляемый ИБП от АБ, А 33
Максимальный зарядный ток, обеспечиваемый зарядным устройством ИБП, А 4 +/-10%
Напряжение, обеспечиваемое зарядным устройством ИБП, В 273 +/-1%
Тип батарейного модуля BP 240-9-3U (E)
Максимальное количество подключаемых батарейных модулей 5
Максимальная ёмкость внешних АБ, А*ч 50
Обводная цепь (Bypass):
Автоматический переход При перегрузке, перегреве, выходе из строя инвертора ИБП или выключении изделия кнопкой «Выключение ИБП»
Время перерыва выходного напряжения при переключении дежурный режим/ обход, мс, не более 0
Допустимый диапазон изменения входного напряжения при работе по встроенной обводной цепи, В (программируется в указанных пределах) 110-276
Допустимый диапазон изменения частоты входного напряжения при работе по встроенной обводной цепи, Гц (программируется в указанных пределах) 46 – 54 (при частоте напряжения сети переменного тока 50 Гц)
56 – 64 (при частоте напряжения сети переменного тока 60 Гц)
Соответствие стандартам:
Безопасность ГОСТ Р МЭК 60950-1 класс I
Помехоэмиссия ГОСТ Р МЭК 51318.14.1
Помехоустойчивость ГОСТ Р МЭК 51318.14.2 кат. II
Устойчивость к микросекундным импульсным помехам (МИП) ГОСТ Р 51317.4.5 класс 3
Устойчивость к наносекундным импульсным помехам (НИП) ГОСТ Р 30804.4.4 степень жесткости испытаний 3
Средства дистанционного контроля и управления:
Изолированные порты RS-232, USB Подключение к ПЭВМ через порт RS-232 или USB
ПО для дистанционного контроля и управления "UPS Agent" (входит в комплект поставки ИБП)
WEB/SNMP-адаптер, плата интерфейса AS/400 ("сухие" контакты), плата интерфейса RS-485 (ModBus) Устанавливается по дополнительному заказу
Условия работы:
Режим работы Непрерывный
Охлаждение Принудительное
Рабочая температура окружающего воздуха, С от 0 до +40
Относительная влажность, %, не более 95 (без конденсации влаги)
Температура транспортирования / хранения, С От –50 до +50 / от –20 до +50
Степень защиты по ГОСТ 14254 IP 20
Группа исполнения по воздействию внешних механических факторов по ГОСТ 17516.1 М1
Акустический шум (на радиусе 1 м), dB, не более 50
Размеры и масса:
Габаритные размеры (ВхШхГ), мм 88(2U)x438(19")x634
Масса, кг 14

АТС-КОНВЕРС
Батарейный модуль

Батарейные модули серии BP и используются для работы с однофазными источниками бесперебойного питания серии OnePower Pro для увеличения времени автономной работы.

Подробнее >>

АТС-КОНВЕРС
Монтажный комплект

Монтажные комплекты МК предназначены для установки источников бесперебойного питания серии EcoPower, а так же батарейных модулей серий BP, в телекоммуникационный шкаф или стойку 19-ти дюймового стандарта.

Подробнее >>

АТС-КОНВЕРС
WEB/SNMP-адаптер

Встраиваемый WEB/SNMP-адаптер для контроля и управления Источниками бесперебойного питания серий EcoPower в локальных и глобальных вычислительных сетях.

Подробнее >>

АТС-КОНВЕРС
Плата интерфейса AS/400

Плата интерфейса AS/400 “AS/400 R-X” предназначена для дистанционного контроля и управления источниками бесперебойного электропитания серии EcoPower.

Подробнее >>

Модуль внешней обводной цепи

Обеспечивает переключение питания нагрузки на сеть переменного тока в обход ИБП посредством ручного переключателя обводной цепи с целью обслуживания или замены ИБП без нарушения подключения нагрузки.

Подробнее >>

АТС-КОНВЕРС
Дополнительное внешнее зарядное устройство 240 В, 4 А

Дополнительные внешние зарядные устройства CHR предназначены для заряда и содержания аккумуляторных батарей и батарейных модулей, используемых совместно с источниками бесперебойного питания серии EcoPower.

Подробнее >>

АТС-КОНВЕРС
Дополнительное внешнее зарядное устройство 240 В, 12 А

Дополнительные внешние зарядные устройства CHR предназначены для заряда и содержания аккумуляторных батарей и батарейных модулей, используемых совместно с источниками бесперебойного питания серии EcoPower.

Подробнее >>

АТС-КОНВЕРС
Дополнительное внешнее зарядное устройство 240 В, 24 А

Дополнительные внешние зарядные устройства CHR предназначены для заряда и содержания аккумуляторных батарей и батарейных модулей, используемых совместно с источниками бесперебойного питания серии EcoPower.

Подробнее >>


Время автономной работы ИБП ATS 6000 R-E:

-- 0,6 кВт 1,2 кВт 1,8 кВт 2,4 кВт 3 кВт 3,3 кВт 3,6 кВт 3,9 кВт 4,2 кВт 4,5 кВт 4,8 кВт 5,1 кВт 5,4 кВт 5,7 кВт 6 кВт
ATS 6000 R-E
+ 1шт. x BP 240-9-3U (E)
2 час.
33 мин.
1 час 40 мин. 24 мин. 17 мин. 15 мин. 13 мин. 11 мин. 10 мин. 9 мин. 8 мин. 7 мин. 6 мин. 5 мин. 4 мин.
ATS 6000 R-E
+ 2шт. x BP 240-9-3U (E)
5 час.
34 мин.
2 час.
33 мин.
1 час
34 мин.
1 час 48 мин. 44 мин. 38 мин. 30 мин. 27 мин. 25 мин. 23 мин. 20 мин. 18 мин. 16 мин. 14 мин.
ATS 6000 R-E
+ 3шт. x BP 240-9-3U (E)
9 час.
15 мин.
3 час.
53 мин.
2 час.
33 мин.
1 час
46 мин.
1 час
12 мин.
1 час
6 мин.
1 час 56 мин. 52 мин. 48 мин. 45 мин. 42 мин. 39 мин. 30 мин. 25 мин.
ATS 6000 R-E
+ 4шт. x BP 240-9-3U (E)
12 час.
49 мин.
5 час.
34 мин.
3 час.
27 мин.
2 час.
33 мин.
1 час
53 мин.
1 час
43 мин.
1 час
34 мин.
1 час
14 мин.
1 час
9 мин.
1 час
4 мин.
1 час 56 мин. 52 мин. 50 мин. 45 мин.
ATS 6000 R-E
+ 5шт. x BP 240-9-3U (E)
16 час. 7 час.
12 мин.
4 час.
30 мин.
3 час.
11 мин.
2 час.
33 мин.
2 час.
9 мин.
3 час. 1 час
49 мин.
1 час
41 мин.
1 час
34 мин.
1 час
15 мин.
1 час
11 мин.
1 час
7 мин.
1 час
3 мин.
1 час
ATS 6000 R-E
+ 6шт. x BP 240-9-3U (E)
19 час.
14 мин.
9 час.
15 мин.
5 час.
34 мин.
3 час.
53 мин.
3 час. 2 час.
47 мин.
2 час.
33 мин.
2 час.
11 мин.
2 час. 1 час
53 мин.
1 час
46 мин.
1 час
10 мин.
1 час
34 мин.
1 час
20 мин.
1 час
12 мин.
