ATS 1000 R-BX

Источник бесперебойного питания On-Line типа с уникальным набором функций экономии энергии.

ИБП обеспечивает надёжную защиту ответственного оборудования от нарушений качества электроэнергии в сети переменного тока.



Номинальная мощность Pном, ВА/Вт 1000/900
Зарядный ток, обеспечиваемый зарядным устройством ИБП, А 1,5
Наличие встроенных аккумуляторов Да
Номинальное напряжение батареи, В 24
Габаритные размеры (ВхШхГ), мм 88(2U)x438x420
Масса, кг 12,7
Идеален для:
  • Оборудование связи и телекоммуникацийОборудование связи и телекоммуникаций
  • Серверы, рабочие станцииСерверы, рабочие станции
  • Office equipmentOffice equipment
  • Промышленное оборудованиеПромышленное оборудование

Уникальная функция энергосбережения.В диапазоне напряжения, заданном пользователем, ИБП работают по обводной цепи, с КПД до 97%, тем самым повышая эффективность энергопотребления.



Увеличенное время работы наиболее ответственных потребителей. ИБП имеют управляемый выход для подключения периферийного оборудования. Время работы выхода в автономном режиме ограничивается пользователем а, следовательно, увеличивается время работы ответственных потребителей.



Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети. Это обеспечивает стабильное электропитание нагрузки и сокращение количества циклов заряд-разряд батареи, сохраняя, тем самым, её ресурс.



Форма напряжения на выходе – чистая синусоида что обеспечивает возможность подключения к ИБП нагрузок, чувствительных к форме питающего напряжения.



Высокая перегрузочная способность позволяет подключать к ИБП серии EcoPower нагрузки с большими пусковыми токами.



Повышенные коэффициенты входной и выходной мощности. Это делает наиболее эффективным энергопотребление ИБП и обеспечивает эффективную работу с нелинейными нагрузками.

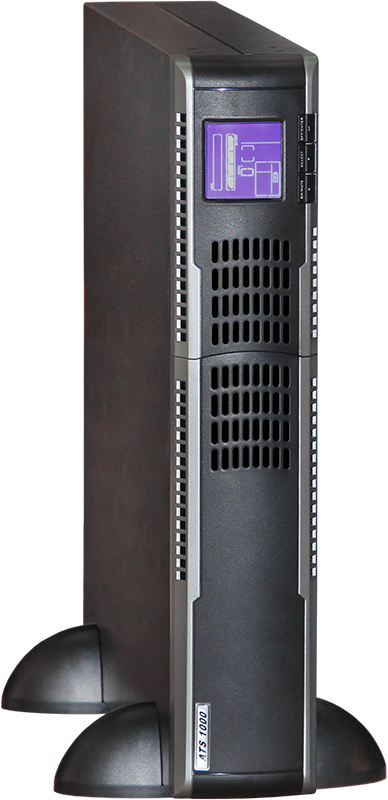

Универсальное конструктивное исполнение. ИБП предполагает установку как в промышленную стойку стандарта 19”, так и вертикальную установку при помощи комплекта опор.



Двойное преобразование электроэнергии. Отсутствие перерывов выходного напряжения при переходе из дежурного режима в автономный и обратно.



Длительное время автономной работы. ИБП ATS 1000 R-BX имеет встроенные аккумуляторные батареи, а так же допускает подключение внешнего зарядного устройства и дополнительных батарейных модулей BP 24-18-2U для увеличения времени автономной работы.



Дистанционный контроль и управление: по последовательному порту RS-232 или USB с помощью ПО UPS Agent, по релейному интерфейсу AS/400 с помощью платы интерфейса AS/400 "AS/400 R-X", а так же глобальный мониторинг и управление в сетях Internet/Intranet по протоколу SNMP при помощи встраиваемого WEB/SNMP-адаптера WEBtel II ES AUX с интегрированным WEB-сервером.
Внимание! WEB/SNMP-адаптер "WEBtel II ES AUX" или плата интерфейса AS/400 "AS/400 R-X" не входят в комплект поставки ИБП и могут быть заказаны дополнительно!



WEBtel II ES AUX позволяет дополнительно подключать:

  • Уникальная функция энергосбереженияУникальная функция энергосбережения
  • Форма напряжения на выходе - чистая синусоидаФорма напряжения на выходе - чистая синусоида
  • Универсальное конструктивное исполнение предполагает установку как в стойку стандарта 19”, так и вертикальную установкуУниверсальное конструктивное исполнение предполагает установку как в стойку стандарта 19”, так и вертикальную установку
  • Увеличенное время работы наиболее ответственных потребителейУвеличенное время работы наиболее ответственных потребителей
  • Высокая перегрузочная способность  позволяет подключать к ИБП нагрузки с большими пусковыми токамиВысокая перегрузочная способность позволяет подключать к ИБП нагрузки с большими пусковыми токами
  • Длительное время автономной работыДлительное время автономной работы
  • Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сетиСтабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети
  • Increased input and output power factorsIncreased input and output power factors
  • Дистанционный контроль и управлениеДистанционный контроль и управление
Входные параметры:
Номинальное напряжение / частота, В /Гц 220 (230) / 50
Допустимый диапазон изменения частоты, Гц 40-70
Максимальный входной ток при номинальной нагрузке, А 8
Выходные параметры:
Номинальная мощность Pном, ВА/Вт 1000/900
Номинальное напряжение, В 230 +/-1%
Номинальная частота, Гц 50 +/-0,1
Форма напряжения Синусоидальная
Перегрузка при работе в дежурном и автономном режиме, % от Pном 130 в течение 5 мин., 140 в течение 30 сек.
Перегрузка при работе по встроенной обводной цепи, % от Pном более 130 в течение 1 мин.
Время перерыва напряжения при переключении дежурный/автономный режим, мс 0
КПД в режимах: дежурный / автономный / экономии / повышенной экономии 0,9 / 0,88 / 0,96 / 0,97
Батареи:
Рекомендуемый тип Герметичные, свинцово-кислотные, необслуживаемые
Номинальное напряжение 24
Номинальное напряжение /ёмкость одного встроенного аккумулятора, В /А*ч 12 / 9
Количество встроенных аккумуляторов 2
Зарядный ток, обеспечиваемый зарядным устройством ИБП, А 1,5
Тип батарейного модуля BP 24-18-2U
Максимальное количество подключаемых батарейных модулей 1
Средства дистанционного контроля и управления:
Изолированные порты RS-232, USB Подключение к ПЭВМ через порт RS-232 или USB
ПО для дистанционного контроля и управления "UPS Agent 1.2" (входит в комплект поставки)
WEB/SNMP-адаптер, плата интерфейса AS/400 Устанавливается по дополнительному заказу
Условия работы:
Режим работы Непрерывный
Охлаждение Принудительное
Рабочая температура окружающего воздуха, С от 0 до +40
Относительная влажность, %, не более 95 (без конденсации влаги)
Степень защиты по ГОСТ 14254 IP 20
Группа исполнения по воздействию внешних механических факторов М1
Акустический шум (на радиусе 1 м), dB, не более 50
Размеры и масса:
Габаритные размеры (ВхШхГ), мм 88(2U)x438x420
Масса, кг 12,7

Батарейный модуль

Батарейные модули серии BP и используются для работы с однофазными источниками бесперебойного питания серии EcoPower для увеличения времени автономной работы.

Подробнее >>

Монтажный комплект

Монтажные комплекты МК предназначены для установки источников бесперебойного питания серии EcoPower, а так же батарейных модулей серий BP, в телекоммуникационный шкаф или стойку 19-ти дюймового стандарта.

Подробнее >>

WEB/SNMP-адаптер

Встраиваемый WEB/SNMP-адаптер для контроля и управления Источниками бесперебойного питания серий EcoPower в локальных и глобальных вычислительных сетях.

Подробнее >>

Плата интерфейса AS/400

Плата интерфейса AS/400 “AS/400 R-X” предназначена для дистанционного контроля и управления источниками бесперебойного электропитания серии EcoPower.

Подробнее >>

Переключатель резервного питания (Устройство автоматического включения резерва)

ПРП-1 является устройством автоматического переключения цепей электропитания и предназначен для организации последовательного резервирования двух источников бесперебойного питания.

Подробнее >>

Модуль последовательного резервирования ИБП

Модуль последовательного резервирования RBS 3K-220V предназначен для организации последовательного резервирования двух одинаковых однофазных источников бесперебойного питания (ИБП) On-Line типа с целью обеспечения надежного электропитания ответственных потребителей электроэнергии.

Подробнее >>

Модуль внешней обводной цепи с управляемым выходом

Модуль обеспечивает переключение питания нагрузки на сеть переменного тока в обход ИБП посредством ручного переключателя обводной цепи с целью обслуживания или замены ИБП без нарушения подключения нагрузок.

Подробнее >>

Дополнительное внешнее зарядное устройство

Дополнительные внешние зарядные устройства CHR предназначены для заряда и содержания аккумуляторных батарей и батарейных модулей, используемых совместно с источниками бесперебойного питания серии EcoPower.

Подробнее >>


UPS Agent 1.2

Программное обеспечение для дистанционного контроля и управления по последовательному порту RS-232 или USB.

Особенности программного обеспечения UPS Agent:

Программа UPS Agent 1.1 предназначена для обеспечения надежной работы потребителей, подключенных к ИБП, путем организации непрерывного интеллектуального контроля и управления устройством.

Программа UPS Agent 1.1 обеспечивает:
  • Мониторинг основных параметров ИБП, в том числе входное и выходное напряжения, частоты, уровня нагрузки, остаточной емкости батарей и температуры инвертора ИБП;
  • Информирование пользователя о параметрах внешней питающей сети и режимах работы ИБП;
  • Настройку работы ИБП по расписанию;
  • Дистанционный перезапуск оборудования, подключённого к ИБП;
  • Ведение журнала системных событий ИБП для последующего анализа;
  • Сбор статистики по ключевым системным событиям;
  • Упрощение анализа причин сбоев оборудования и помощь в принятии решений по исключению сбоев в будущем.
