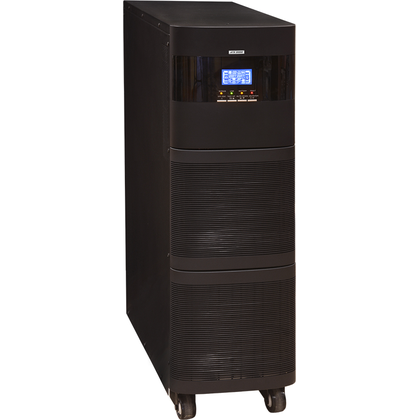

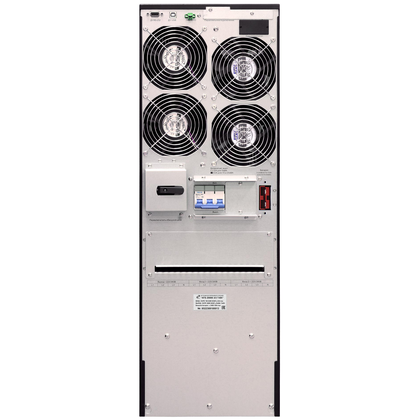

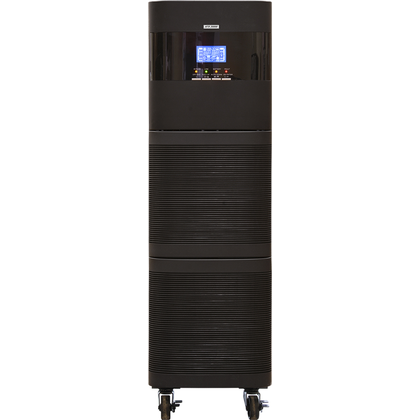

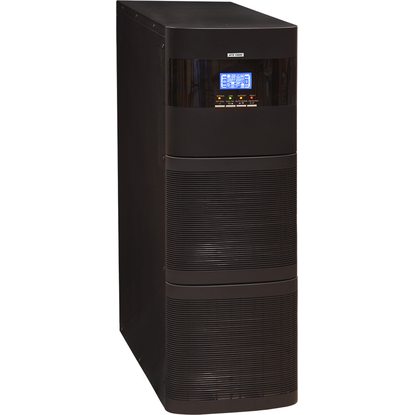

ATS 20000 3/3 T-BX

Источник бесперебойного питания On-Line типа с уникальным набором функций экономии энергии. Предназначен для организации систем бесперебойного электропитания и надёжной защиты однофазного и трёхфазного оборудования от нарушений качества электроэнергии в сети переменного тока.



Номинальная мощность Pном, кВА/кВт 20/18
Количество фаз на входе/выходе 3/3
Зарядный ток, обеспечиваемый зарядным устройством ИБП, А 2,0
Наличие встроенных аккумуляторов Да
Номинальное напряжение батареи, В 240
Габаритные размеры (ВхШхГ), мм 826x250x815
Масса, кг 164
Цена:По запросу
Область применения:
  • Офисные и торговые центрыОфисные и торговые центры
  • Оборудование связи и телекоммуникацийОборудование связи и телекоммуникаций
  • Серверы, рабочие станцииСерверы, рабочие станции
  • Промышленное оборудованиеПромышленное оборудование

Уникальная функция энергосбережения. В диапазоне напряжения, заданном пользователем, ИБП работают по обводной цепи, с КПД до 96%, тем самым повышая эффективность энергопотребления.



Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети. Это обеспечивает стабильное электропитание нагрузки и сокращение количества циклов заряд-разряд батареи, сохраняя, тем самым, её ресурс.



Форма напряжения на выходе – чистая синусоида, что обеспечивает возможность подключения к ИБП нагрузок, чувствительных к форме питающего напряжения.



Высокая перегрузочная способность позволяет подключать к ИБП серии EcoPower Pro нагрузки с большими пусковыми токами.



Повышенные коэффициенты входной и выходной мощности. Это делает наиболее эффективным энергопотребление ИБП и обеспечивает эффективную работу с нелинейными нагрузками.



Увеличение выходной мощности и времени автономной работы за счёт параллельного соединения ИБП и батарейных модулей. ИБП соединяются по принципу резервирования N+1 (до 3-х ИБП) для повышения надёжности системы.



Двойное преобразование электроэнергии. Отсутствие перерывов выходного напряжения при переходе из дежурного режима в автономный и обратно.



Длительное время автономной работы. ИБП ATS 20000 3/3 T-BX имеют встроенные аккумуляторные батареи, а так же допускают подключение дополнительных батарейных модулей BP 240-27-100A-C для увеличения времени автономной работы.



Дистанционный контроль и управление: по последовательному порту RS-232 или USB с помощью ПО UPS Agent, по релейному интерфейсу AS/400 с помощью платы интерфейса AS/400 "AS/400 R-X", а так же глобальный мониторинг и управление в сетях Internet/Intranet по протоколу SNMP при помощи встраиваемого WEB/SNMP-адаптера WEBtel II ES AUX с интегрированным WEB-сервером.
Внимание! WEB/SNMP-адаптер "WEBtel II ES AUX" или плата интерфейса AS/400 "AS/400 R-X" не входят в комплект поставки ИБП и могут быть заказаны дополнительно!



WEBtel II ES AUX позволяет дополнительно подключать:

  • Уникальная функция энергосбереженияУникальная функция энергосбережения
  • Высокая перегрузочная способность  позволяет подключать к ИБП нагрузки с большими пусковыми токамиВысокая перегрузочная способность позволяет подключать к ИБП нагрузки с большими пусковыми токами
  • Дистанционный контроль и управлениеДистанционный контроль и управление
  • Стабилизация параметров выходного напряжения в широком диапазоне изменения параметров сетиСтабилизация параметров выходного напряжения в широком диапазоне изменения параметров сети
  • Increased input and output power factorsIncreased input and output power factors
  • Увеличение выходной мощности и многократное масштабирование суммарной ёмкости АБУвеличение выходной мощности и многократное масштабирование суммарной ёмкости АБ
  • Форма напряжения на выходе - чистая синусоидаФорма напряжения на выходе - чистая синусоида
  • Длительное время автономной работыДлительное время автономной работы
Входные параметры:
Количество фаз 3
Номинальное напряжение / частота, В /Гц 220/380(230/400) / 50(60)
Допустимый диапазон изменения частоты, Гц 46-54 / 56-64
Максимальный входной ток фаз L1/L2/L3 при номинальной нагрузке, А 43/39/39
Выходные параметры:
Количество фаз 3
Номинальная мощность Pном, кВА/кВт 20/18
Номинальное фазное напряжение, В 220 +/-1%
Номинальная частота, Гц 50 +/-0,1
Форма напряжения Синусоидальная
Перегрузка при работе в дежурном режиме, % от Pном 110 в течение 10 мин., 130 в течение 60 сек.
Перегрузка при работе в автономном режиме, % от Pном 110 в течение 30 сек., 130 в течение 10 сек.
Перегрузка при работе по встроенной обводной цепи, % от Pном более 130 в течение 1 мин.
Время перерыва напряжения при переключении дежурный/автономный режим, мс 0
КПД в режимах: дежурный / автономный / экономии 0,89 / 0,87 / 0,97
Батареи:
Рекомендуемый тип Герметичные, свинцово-кислотные, необслуживаемые
Номинальное напряжение, В 240
Наличие встроенных аккумуляторов Да
Номинальное напряжение / ёмкость одного встроенного аккумулятора, В / А*ч 12 / 9
Количество встроенных аккумуляторов, шт. 40
Зарядный ток, обеспечиваемый зарядным устройством ИБП, А 2,0
Тип подключаемых батарейных модулей BP 240-27-100A-C
Максимальное количество подключаемых батарейных модулей 6
Средства дистанционного контроля и управления:
Изолированные порты RS-232, USB Подключение к ПЭВМ через порт RS-232 или USB
ПО для дистанционного контроля и управления "UPS Agent 1.2" (входит в комплект поставки)
WEB/SNMP-адаптер, плата интерфейса AS/400 Устанавливается по дополнительному заказу
Условия работы:
Режим работы Непрерывный
Охлаждение Принудительное
Рабочая температура окружающего воздуха, С от 0 до +40
Относительная влажность, %, не более 95 (без конденсации влаги)
Степень защиты по ГОСТ 14254 IP 20
Группа исполнения по воздействию внешних механических факторов М1
Акустический шум (на радиусе 1 м), dB, не более 50
Размеры и масса:
Габаритные размеры (ВхШхГ), мм 826x250x815
Масса, кг 164

Батарейный модуль 27 А*ч, 240 В

Батарейные модули серии BP и используются для работы с трёхфазными источниками бесперебойного питания серии EcoPower для увеличения времени автономной работы.

Подробнее >>

WEB/SNMP-адаптер

Встраиваемый WEB/SNMP-адаптер для контроля и управления Источниками бесперебойного питания серий EcoPower в локальных и глобальных вычислительных сетях.

Подробнее >>

Плата интерфейса AS/400

Плата интерфейса AS/400 “AS/400 R-X” предназначена для дистанционного контроля и управления источниками бесперебойного электропитания серии EcoPower.

Подробнее >>

Дополнительное внешнее зарядное устройство 240 В, 12 А

Дополнительные внешние зарядные устройства CHR предназначены для заряда и содержания аккумуляторных батарей и батарейных модулей, используемых совместно с источниками бесперебойного питания серии EcoPower.

Подробнее >>

Дополнительное внешнее зарядное устройство 240 В, 24 А

Дополнительные внешние зарядные устройства CHR предназначены для заряда и содержания аккумуляторных батарей и батарейных модулей, используемых совместно с источниками бесперебойного питания серии EcoPower.

Подробнее >>


UPS Agent 1.2

Программное обеспечение для дистанционного контроля и управления по последовательному порту RS-232 или USB.

Особенности программного обеспечения UPS Agent:

Программа UPS Agent 1.1 предназначена для обеспечения надежной работы потребителей, подключенных к ИБП, путем организации непрерывного интеллектуального контроля и управления устройством.

Программа UPS Agent 1.1 обеспечивает:
  • Мониторинг основных параметров ИБП, в том числе входное и выходное напряжения, частоты, уровня нагрузки, остаточной емкости батарей и температуры инвертора ИБП;
  • Информирование пользователя о параметрах внешней питающей сети и режимах работы ИБП;
  • Настройку работы ИБП по расписанию;
  • Дистанционный перезапуск оборудования, подключённого к ИБП;
  • Ведение журнала системных событий ИБП для последующего анализа;
  • Сбор статистики по ключевым системным событиям;
  • Упрощение анализа причин сбоев оборудования и помощь в принятии решений по исключению сбоев в будущем.


Скачать ПО UPS Agent 1.2 >>
